Kvaliteetne Hiinas valmistatud riidepuu polt

Riidepolt päikesepaneelide konstruktsioonide paigaldamiseks, toodetud Topfencesolari poolt Hiinas Xiameni poltide tootmislinnas. Koosneb kolmest põhiosast allpool.

Kirjeldus:

Üksus	Materjal	Suurus	Kogus	Ühiku kaal
M10 polt	SUS304	M10*200	1	0.085
M10 ääriku mutter	SUS304	M10*15*10	3	0.011
Kummist padjake	EPDM	M10*200	1	0.05

Toote nimi: päikesepaneelide poldid

Materjal: SUS304/316

Roostevastane: selle kõrge jõudlus

Paigalduskoht: katustel

Värv: looduslik või kohandatud

Funktsioon: päikesepaneelide konstruktsiooni kinnitused

Enne saatmist kokku panna

Päikesepaneeli poldid on optimeeritud konstruktsioonivalik, mis ei vaja keerulist paigaldamist. See muudab päikesepaneelide konstruktsiooni paigaldamise lihtsamaks ja tõhusamaks, et pakkuda PV-moodulitele usaldusväärset tuge.

Laadimisvõime:

Maksimaalne tuulekoormus: max. Kuni 60 m/s

Maksimaalne lumekoormus: Max. Kuni 1,4 KN / m2

Katuseplatside sobivad kasutuskohad: laineline metallkatus, trapetskatus, kihiline metallkatus, plekk-katus jne.

Veel mõõtmeid:

Kasutades meetodeid:

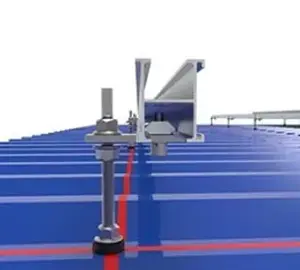

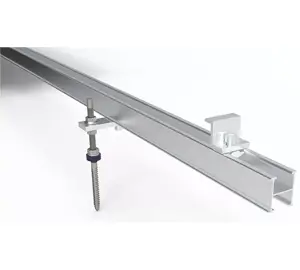

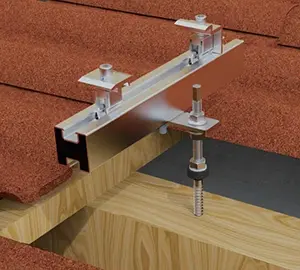

Thepäikese riidepuu poltkasutatakse koos L-jalgade kinnituskomplektiga päikesepaneelide kinnitamiseks kesk- ja otsaklambritega.

Sissejuhatusjuhend

(1) Mõõtke katuse ja eelpuurimise paigaldusõõnsuse asend metalltalal või puitsarikal.

(2) Keerake poldid eelnevalt puuritud aukudesse ja veenduge, et EPDM-plaat oleks katusel tihedalt ühendatud, et vältida veelekke ohtu.

(3) Reguleerige kõrgust, et paneel lõpuks kõrgele üle katuse, seejärel kinnitage lukustusmutrid.

(4) Paigaldage L-jalgade plokk selle ülaosale ja keerake M10 ääriku mutrid tihedalt kinni.

(5) Päikeseenergia siinide ühendamine siiniühendustega, selle paigaldamine L-jalgade komplektidele.

(7) Paigaldage päikesepaneelid konstruktsioonile koosPäikesepaneeli keskmise ja otsa klambridkogu katusesillutise valmimiseks.
