Kvaliteetsete ja vastupidavate päikesepaneelide katusekinnituste tarnija

Topfencesolar on juhtiv päikesepaneelide katusekinnitussüsteemide uurimis- ja arendustegevuse ning projekteerimise alal. Pakume professionaalselt ühekordseid päikeselahendusi. Meie süsteemid hõlmavadLamekatuse päikesepaneelide paigaldamine, Metallist katusekinnitussüsteem, maapealne päikeseenergia paigaldussüsteem, autovarjualune päikesesüsteem, BIPV päikesekatusesüsteem ja agrivoltaics päikesesüsteem.

Päikeseelektrijaama ehitamine otse olemasolevate hoonete katusele ja pole vaja täiendavat maad hõivata. See on tänapäeval populaarne linnaenergia muundamise lahendus. Katuse päikesesüsteem ühendab hästi päikesekonstruktsioone ja katust, olles terviklik ja integreeritud konstruktsioon.

Milliseid katuseid saab paigaldada päikesepaneelidega?

Katuse kategooria:

Kivi katus	Metallist katus	Asfaltkatus	Betoonist katus

Metallkatused nagu seisev õmblusega katus, laineplaat jne.

Viilkatuse põhi puittalaga

Viil- või lame asfaltkatus

Tsementeeritud betoonkatus

Veel kategooriaid…

1. Metallkatuse puhul mõõtke katuse suurus. süsteem on välja töötatud teie olemasoleva katuse suuruse üksikasjade alusel, nagu allpool kirjeldatud.

2. Topfencesolari inseneride meeskond valib vastavalt katustele parima lahenduse.

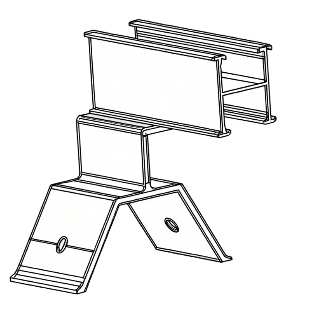

a. Metallist katus valib H-siinidega katuseklambrid optimeeritud süsteemiga, lihtne ja kiire paigaldus.

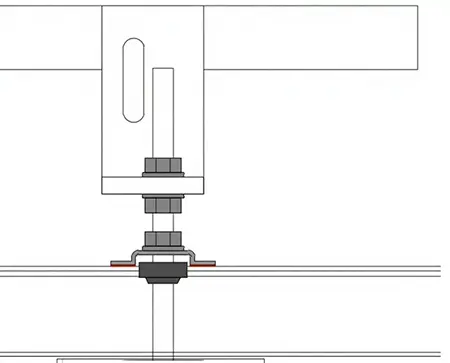

b. L-jalad koos poltide süsteemiga lainepapist metallkatuse jaoks.

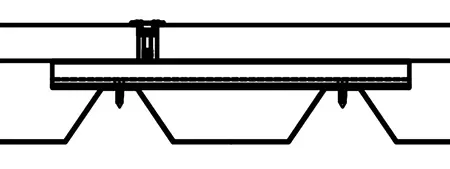

c. Mini Rail süsteem optimeeris konstruktsiooni nii, et laadimiskaal oleks võimalikult väike.

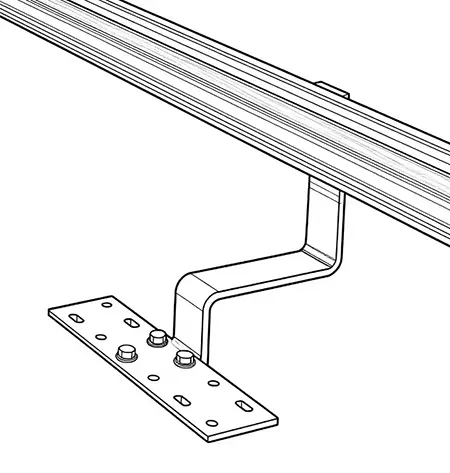

d. Plaatkatused, saime valida katusekonksu /kahepealise poldi + siinisüsteemiga.

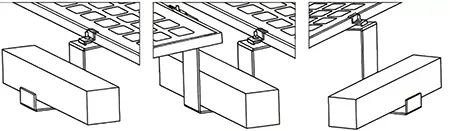

e. Lamekatus kasutas enamasti ballastisüsteemi või statiivi disaini.

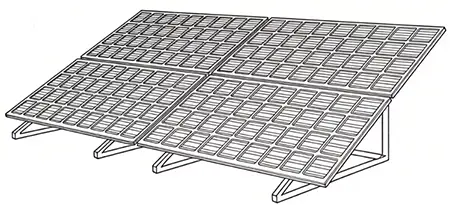

f. Statiivi struktuur võib vastata erinevatele nurkadele ja suurele kohandamisele, et tagada parem päikeseenergia tootmine lame- või viilkatustel.

Palun rohkem lahendusivõtke meiega ühendust, anname teie katusele lahendused.

Katusekonstruktsiooni projekteerimise tegurid:

Projekteerimiskoormus

Üksused	Parameeter (allpool teabe näide)
Paneeli mõõtmed	2278113430
Paneeli kaal	30 kg
Paneeli suund	Vertikaalne või horisontaalne
Paneeli kogus / komplekti kohta	1 × 2 = 2 tk
Kaldenurk	11°
Piirkondlik tuule kiirus	72 m/s (puhangute kiirus 3 s)
Maapealsed lumekoormused	0 kpa
Maastiku kategooria	3
Maksimaalne kõrgus	10 m
Paigaldussait	Katusekatus
Piirkonnad	C
Disaini standard	AS/NZS 1170 (näide)

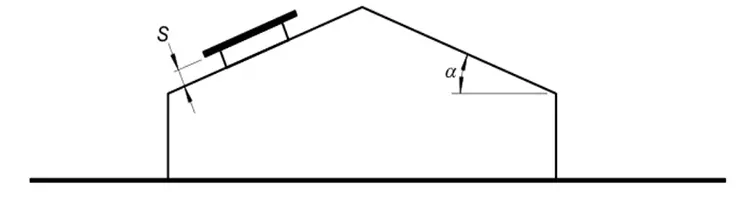

Kui α = 11 °
Millal,	θ = °, positiivne	= 0,600
Millal,	θ = 0 °, negatiivne	= -1,400

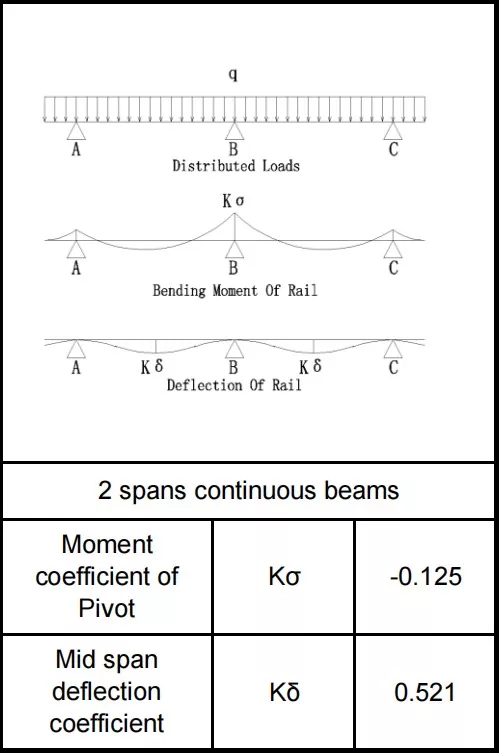

Struktuuri pinge arvutamine

Ühe rööpa koormuse laiuse eskiiskaart

Laius L = 1,050 m

Konsool Ls=0,200 m

Sirgevahemike arv n=2

Kaldenurk θ=11°

Rööbaste koormatud laius B=0,759 m

Koormuskombinatsioonid

Rööbaste koormuskombinatsioonid
		X Asix -Qx (N/m)	Y Asix-Qy (N/m)
Laadige	Fikseeritud koormus-G	17.49	89.97
	Allatuulekoormus-W1	0	718.39
	Ülestuulekoormus-W2	0	-1676.24
	Lumekoormus-S	0.00	0.00
Koormuskombinatsioonid	1,35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Turvalise katuse päikesepaneeli konstruktsiooni projekteerimine peaks toimuma ohututes loendusolukordades, et toetada konstruktsiooni pikaajalist kasutamist.

Meie struktuuri kasutusiga on ≥ 25 aastat

Garantii on 10 aastat.

View as

Päikesekolmnurga ballasti lamekatuse paigaldussüsteem

Professionaalse tootjana soovime pakkuda teile kvaliteetset päikesekolmnurga ballasti lamekatuse paigaldussüsteemi. Lamekatuse paigaldussüsteem on konstrueeritud erinevate lamekatuste päikesepaneelide paigaldamiseks, millel on läbitungimatu disain. Topfencesolari disainitud see ballastiga kindlustatud süsteem välistab vajaduse katuse läbiviimiseks ja välistab vee lekkimise ohu katusesse. See on ideaalne lahendus kaubanduslikele ja tööstuslikele lamekatuste rakendustele, mis on end hästi tõestanud ja tuntud Euroopas, Põhja-Ameerikas, MENA ja APAC piirkondades. .
Kaubamärk:Topfencesolar
Toote materjal:Al6005-T5
Toote funktsioon:Ballast mudeli paigaldus katuse päikeseenergiale
Kasutusiga:≥25 aastat

Vaata rohkem >> Saada päring >>

Ballast lamekatuse päikeseenergia paigaldussüsteem

Professionaalse tootjana on Topfencesolari lamekatusega päikesepatarei paigaldussüsteem, mis on loodud suure tuulekiiruse ja tugeva lumega, järgides samas teie ehituseeskirju.
Topfencesolar Engieneeri meeskond töötab välja ideaalse ballastisüsteemi, mis põhineb teie katusekonstruktsioonil, arvutades täpselt konstruktsiooni koormuse. Pakume tugevdatud ballastkonstruktsiooni, mis simuleerib tuulekoormust, lumekoormuse arvutusi ja tühikoormust, et pakkuda teie lamekatusele terviklikku ohutuslahendust.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Alumiinium
Toote funktsioon:Ballast tugisüsteem
Kasutusaeg:≥25 aastat

Vaata rohkem >> Saada päring >>

Lamekatuse päikeseenergia paigalduskomplektide süsteem

Xiamen Topfencesolar on Hiinas üks juhtivaid päikesepatareitoodete tootjaid, pakume kvaliteetset lamekatuse päikesepatarei paigalduskomplektide süsteemi. Professionaalset disaini ja OEM-teenust saab pakkuda vastavalt klientide nõudmistele.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Alumiinium Al 6005-T5/ T6, kuumtsingitud teras
Toote funktsioon:Metallist katuse päikesepatarei paigaldus
Kasutusiga:≥25 aastat

Vaata rohkem >> Saada päring >>

Päikese ballasti paigaldussüsteem

Professionaalse tootjana pakub Topfencesolari toodetud mitteläbiv päikesepatareide kinnitussüsteem stabiilset ja mittepuurivat lahendust katustele paigaldatavatele päikesepaneelidele. See on vastus kaalutud betoonplokkidele, nagu betoonplaadid või ballastialused päikesepaneelide kinnitamiseks. Betoonkatuste läbistamiseks pole vaja kasutada paisuankru polte. Lihtsustatud lahendus säilitab katuse terviklikkuse, vähendab paigaldusaega, välistab veelekkete ohu. Odav, lihtne ja kiire paigaldamine päikesepaneelidele.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Kuumtsingitud Q235 teras
Toote funktsioon:Metallkatusele päikesepatarei paigaldus
Mooduli suund:Maastik või vertikaalne

Vaata rohkem >> Saada päring >>

Kivikatuse kinnitussüsteem

Hiinast toodetud Topfencesolari kaubamärgiga Tile Roof Hook Kinnitussüsteem on lihtne ja kiire paigalduslahendus päikesepaneelide toetamiseks viilkatuse katusele, kinnitades need klambritega kivikatuse konksudele ja alumiiniumsiinidele. Ei vaja kohapeal keevitamist ega kahjusta katusekonstruktsiooni.
Kaubamärgi nimi:Topfencesolar
Toote materjal:SUS304 teras
Toote funktsioon:Elamu-, äri- või tööstuslike kivikatused
Kasutusiga:20 aastat

Vaata rohkem >> Saada päring >>

Päikesepatarei kivikatusekinnitus

Professionaalse tootjana on Topfencesolar spetsialiseerunud kivikatuse plaaditud katuse päikesepaneelide süsteemi uurimis- ja arendustegevusele ning tootmisele. Alumiiniummaterjal on kerge, korrosioonikindel ja lihtne paigaldada. Alumiiniumist konksud suudavad hoida kivikatust (wanzheng) ja ohutust. See rakendusturg hõlmab Euroopat nagu Saksamaa, Hispaania, Itaalia, Holland jne ja Aasia riike, nagu Indoeenia, Tai, Vietnam jne.
Toote bränd:Topfencesolar
Toote materjal:Kõrge kvaliteediga alumiinium
Toote funktsioon:Katusekonks kinnitab siinid ja toetab päikesepaneele
Kasutusiga:≥25 aastat

Vaata rohkem >> Saada päring >>

Usaldusväärse Päikesepaneelide katusekinnitused tootja ja tarnijana Hiinas on meil tehas. Kohandatud toodete hinnakirja saamiseks võtke meiega ühendust.
