Päikesepaneelide paigaldussiinide tootja ja tarnija

Xiamen Topfencesolari kaubamärkPäikesepaneelide paigaldussiinidkatuse päikesesüsteemide jaoks kasutatakse kõrgetasemelist alumiiniummaterjali, mis on optimeeritud päikesepaneelide paigaldamiseks.

Katuse tüüpi päikesepaneelid:

Alumiinium 6005-T5/T6 on kõrge tugevuse, suurepärase korrosioonikindluse ja ülikerge kaaluga, mis on kõige sobivam materjal katusesüsteemide riiuliteks.

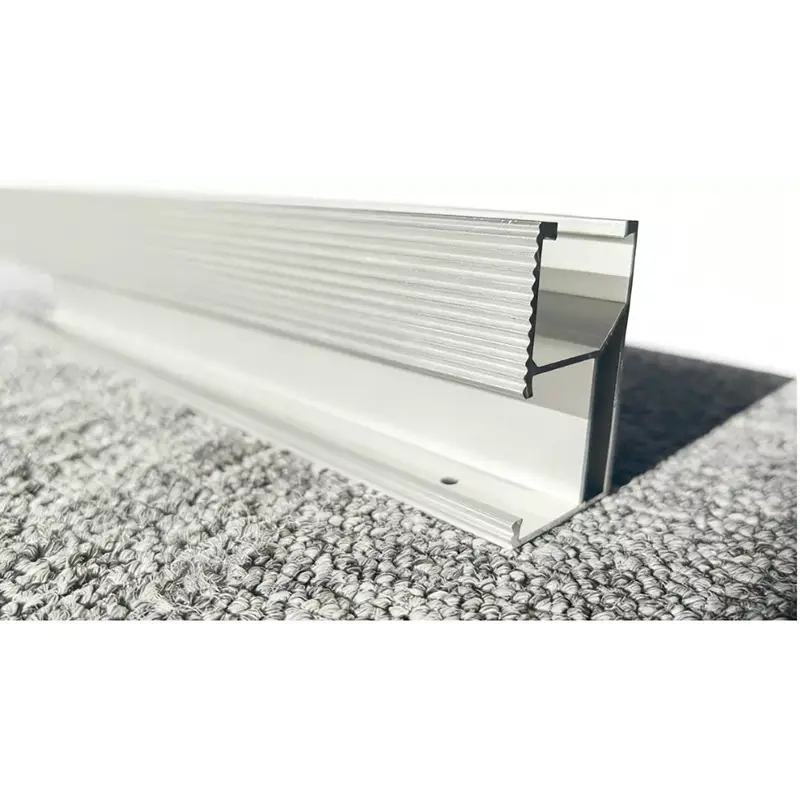

TF-RL seeria B46 siin | Pikkus 4000mm, 4200mm, 4500mm, 4800mm jne.

Tavaline suurus: 27,3 * 48,3* 4500 mm

Pinnatöötlus: ≥10μm

Rööbaste kinnituskomplektid

Struktuuri disaini üksikasjad: võtke näiteks TF-RL-B46, mis on üks populaarsemaid mudeleid.

Konstruktsiooni mõõtmed:

Struktuuri sektsiooni geomeetria parameetrid
(1) Raudtee:	B46		Materjal:		AL6005-T6
σs = 250	N/mm2		E = 70 000		N/mm2
Sektsiooni geomeetria parameetrid
A(mm2)		197.0		IP (mm4)		64335.0
Ix (mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Kaal / meeter = tihedus ρ (kg/m³) × ristlõike pindala A (m2) × g (N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

B46 alumiiniumrööpa keemilise koostise analüüs:

(Testimeetod: GB/T3190-2008, OES)

AL6005-T6 keemilised elemendid
Element	6005 määrus	Antai alumiiniumtooted (AT6006 -T6)	Järeldus
Si	0,6–0,9	0.62	Läbida
Fe	≤0,35	0.13	Läbida
Cu	≤0,10	<0,001	Läbida
Mn	≤0,10	0.003	Läbida
Mg	0,40-0,60	0.56	Läbida
Kr	≤0,35	0.001	Läbida
Zn	≤0,10	0.01	Läbida
Ti	≤0,10	0.014	Läbida
Al	marginaal	marginaal	Läbida

Tõmbekatse:

Testimismeetod: JIS Z 2241-2011

AL6005-T6 mehaanilised omadused

Testi üksus	Proovi tüüp	Tõmbetugevus (Rm) (Mpa)	Tugevus (R0 .2) (Mpa)	Venivus pärast murdumist (A50 mm) (%)
Tulemus	Nr.13B	295	263	10

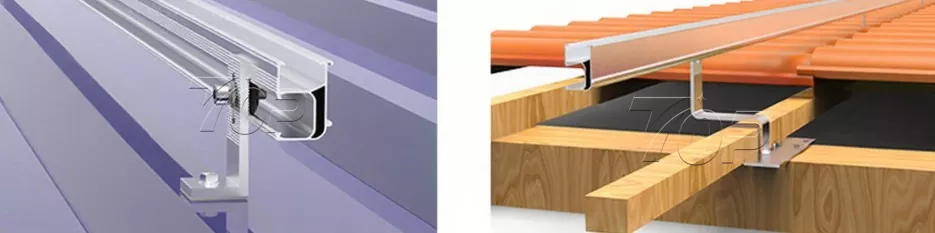

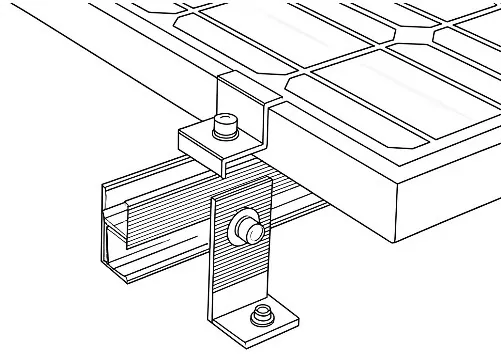

Rööpakonstruktsiooni kinnituskomplekti tarvikud:


Kaks keerme polti	Katusekonksud	L-jalgade komplekt	Keskmine klamber 1

Lõppklamber 1	Keskmine klamber 2	Otsaklamber 2	Juhtiv leht

Rohkem rööbaste rakendusi

View as

Alumiiniumist päikesepaneelide paigaldussiinid

Hiinast pärit Xiamen Topfencesolari alumiiniumist päikesepaneelide paigaldussiinide kronsteinid, kasutades tala külge kinnitatud katusekonkse B45 siinide toetamiseks. Rööpaühendused, mis ühendavad rööpatükke ühes pikas rööbastes ridade kaupa, et paigutada päikesepaneelid horisontaal- või vertikaalsuunas. Euroopa, Aasia ja Ameerika turud tervitavad selle kõrget töökindlust.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Alumiinium
Toote funktsioon:Siinid päikesepaneelide paigaldamiseks
Kasutusiga:≥25 aastat

Vaata rohkem >> Saada päring >>

Päikesepatarei katusekinnitussiin

Päikesepaneelide paigalduskonstruktsioonide usaldusväärse tarnijana on Xiamen Topfencesolar Co., Ltd. pühendunud suure jõudlusega päikesepatarei katusekinnitussiinide projekteerimisele ja valmistamisele, et vastata erinevatele turunõuetele, alates elamute katustest kuni kaubanduslike PV tehasteni. Kujundame tooteid, mis pakuvad nii tehnilist jõudlust kui ka kulutõhusust.

Kaubamärgi nimi:Topfencesolar

Toote materjal:AL6005-T5/ AL6063-T6

Toote funktsioon:Paigaldus katusele

Kasutusiga:Rohkem kui 20 aastat

Vaata rohkem >> Saada päring >>

Päikesepaneeli rööpad

Päikesepaneelide rööpad pakuvad stabiilset tuge päikesepaneelide katusekinnitussüsteemile ja neid saab kohandada erinevatel juhtudel. Xiamen Topfencesolar on professionaalne tootja, kes pakub päikesepaneelide siinide kohandatud teenust, et aidata klientidel nende päikeseenergiaprojekte. Proovid on saadaval erineva suuruse ja koguse jaoks.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Alumiiniumist Al6005-T5 / T6
Toote funktsioon:Metallist katuse päikesepatarei paigaldus
Kasutusiga:20 aastat

Vaata rohkem >> Saada päring >>

Minisiin metallkatusele päikesepaneelide paigaldamiseks

Professionaalse tootja ja tarnijana Hiinas võib Xiamen Topfencesolari toodetud metallist katuse päikesepaneelide paigaldamise minirööpa vastupidav ja kerge omadus vähendada teie päikesepaneelide paigaldamise kulusid 20–30% võrra. Alumiiniumpinna anodeerimist töödeldakse ≥ 10 μm, see nõuab suuri jõupingutusi UV-kindluse ja korrosioonikindluse tagamiseks, teenindades üle 25 aasta. See rööbasteta lahendus on hästi teretulnud ja seda kasutatakse elamu-, äri- ja tööstusvaldkondades päikesesüsteemis.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Al6005-T5
Toote funktsioon:Päikesepaneelide laadimiseks katusele või maapinnale
Kasutusiga:≥25 aastat

Vaata rohkem >> Saada päring >>

Päikesepaneeli katuseraami kinnitus

Topfencesolar toodab päikesepaneelide katuseraami kinnitusi, mis asub Hiinas. Rööp on fotogalvaanilise süsteemi peamised paigaldusklambrid. Rööbastele paigaldamisega saab see päikesepaneelid kindlalt kinnitada erinevatele katustele. Näiteks betoon-, metall- ja kivikatused. Kerged siinid on valmistatud alumiiniumisulamist, mis on suurepärase korrosioonikindlusega, lisaks on neid lihtne paigaldada.

Vaata rohkem >> Saada päring >>

Alumiiniumist päikesepaneelide paigaldussiinid

Alumiiniumist päikesepaneelide paigaldussiinid on kogu päikesepaneelide paigalduskonstruktsiooni üks olulisi osi. Need on valmistatud anodeeriva pinnatöötlusega alumiiniumist 6005-T5 materjalidest, mis on vastupidavad üle 25 aasta.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Alumiinium 6005-T5, 6063-T6
Toote funktsioon:Päikeseenergia paigaldustugi
Kasutusiga:≥ 20 aastat

Vaata rohkem >> Saada päring >>

Usaldusväärse Päikesepaneelide paigaldussiinid tootja ja tarnijana Hiinas on meil tehas. Kohandatud toodete hinnakirja saamiseks võtke meiega ühendust.
