Kivikatuse kinnitussüsteem

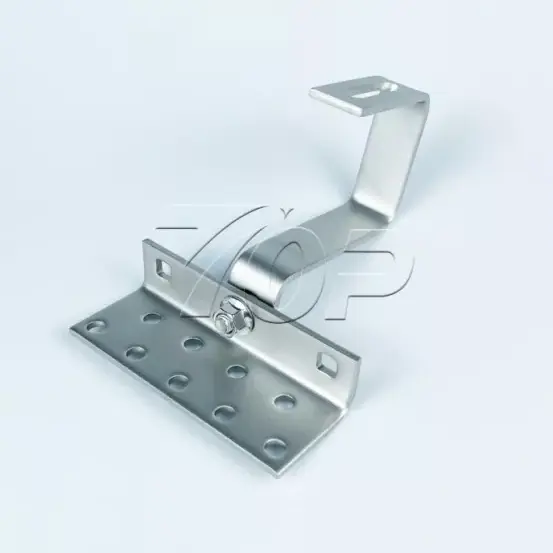

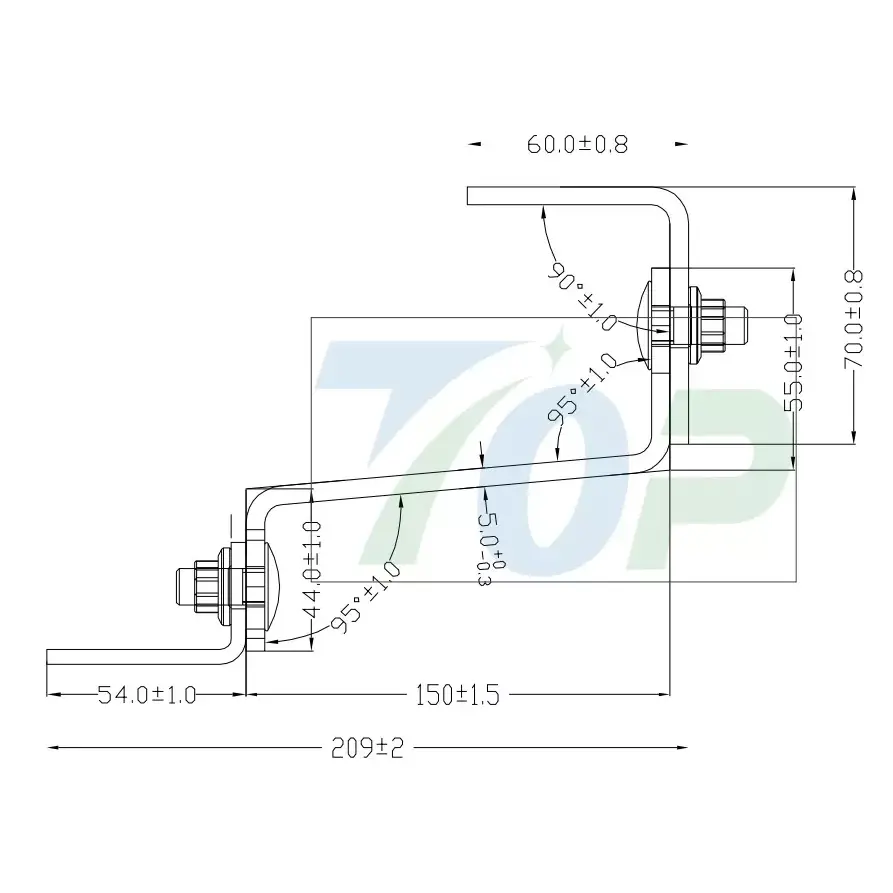

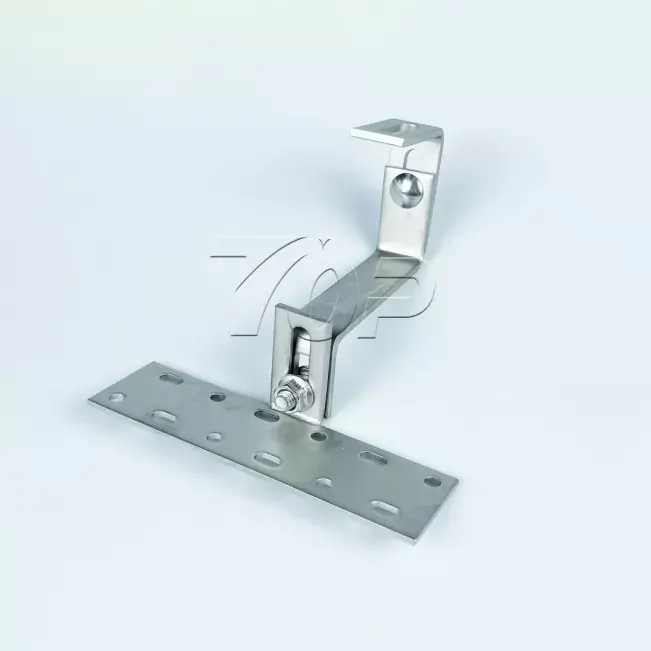

Kas otsite usaldusväärset Hiina tootjat ja tarnijat? Ära enam otsi! Topfencesolar on juhtiv tehas, mis pakub kvaliteetset plaatide katusekonksu kinnitussüsteemi. Topfencesolar katusekonksu konstruktsioon, osa nr: TF-AHK-H12 on kahe kõrgusega reguleeritava konstruktsiooniga, roostevaba teras paksusega 5 mm pikkusega 120-150 mm.

Tehnilised nõuded:

1. Keevisõmblused on ühtlaselt tihedad, suurepärase pinnaga, ilma sisselõigeteta, pragude või puhumisavadeta jne.

2. Sektsioonid on lamedad ilma terava serva, terava nurga või jämeta jne.

3. Tundmatu tolerants on rakendatud vastavalt M kraadile (GB/T 1804-2000).

4. Täisnurga jaoks pole märki.

5. Pinnatöötlus tehakse vastavalt kliendi nõudmistele.

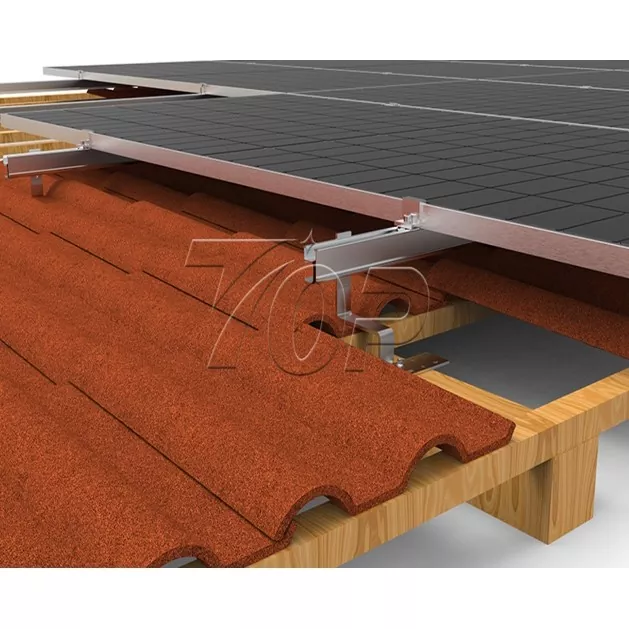

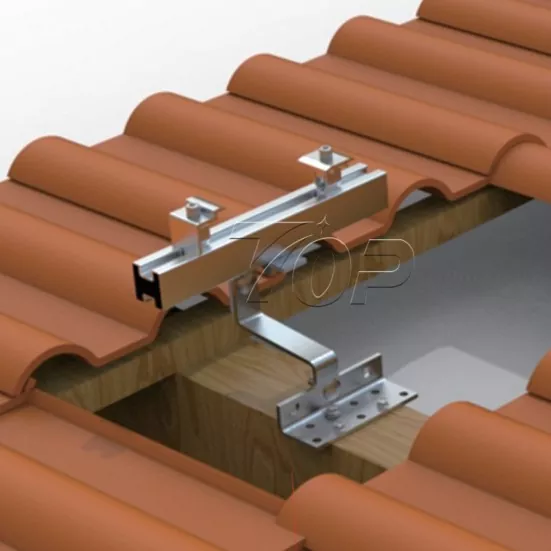

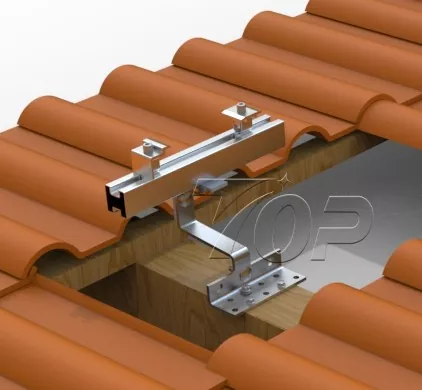

Erinevalt traditsioonilisest maapealsest paigaldusest suurendab katusele paigaldatav lahendus tõhusalt päikeseenergia kasutusmäära. Topfencesolari plaatide katusekonksu kinnitussüsteem on populaarne elamutes ja kaubanduslikes päikeseelektrijaamades. Lahenduses kasutatakse spetsiaalset kivikatuse baasil projekteeritud konksu, paigaldades selle katusele puittala, konksu korpuse paindekuju on 100% puutevaba katusel ilma plaate kahjustamata. Ja see disain võib säilitada esialgse katuse turvaliselt ilma katusele tungimiseta ja vähendada minimaalset veelekke ohtu.

Materjal:

Topfencesolari plaatide katusekonksu kinnitussüsteemi konstruktsioonid koosnevad peamiselt roostevabast terasest, säilitame kõrge kvaliteedi ja vastupidavuse pikaajalisel kasutamisel üle 25-aastase kasutusega. Materjaliks on SUS304 roostevaba teras. Ja süsteemi kombineerimine, kasutades Al6005-T5 alumiiniumsiine, toetab tugevalt katusel olevaid päikesepaneele.

Selle konksu siini pinnatöötlus: alumiinium ≥15 μm anodeeriva pinnatöötlusega.

Jõudlus: säilitab alumiiniumkonstruktsioonid suurepärase korrosioonivastasena erinevates religioonides ja isegi keerulises kliimakeskkonnas.

Sertifikaadid: Topfencesolar konks vastab SGS/CE/TUV nõuetele ja tootmiskvaliteet vastab SGS standardile.

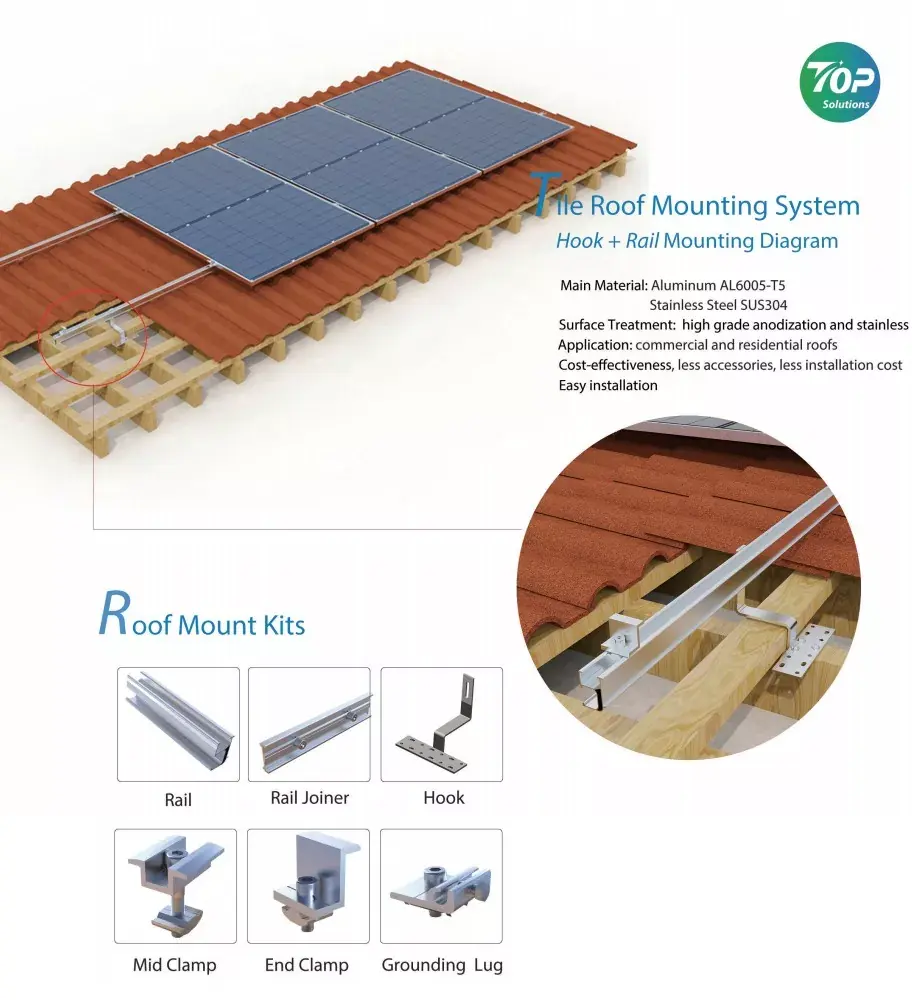

Kivikatuse konksude komponendid:

Vilkumine: kumm

Konksõlg: SUS304 teras

Kinnitusvahendid: kruvid/ isekeermestuv tihvt

Rööpaklambrid: keskklamber / otsaklamber

Eelised:

Selle kiire Topfencesolari katusekonksude paigaldamise eelised seisnevad selles, et selle paigaldamine on kiire ja madalaima hinnaga ning muudab katuse algset konstruktsiooni minimaalselt. Seega on sellel konksukinnitussüsteemil suurepärane esteetiline veetlus, et sulanduda katusega.

Samuti on meil musta värvi valikud, mis on kuulsad ka Euroopa turul.

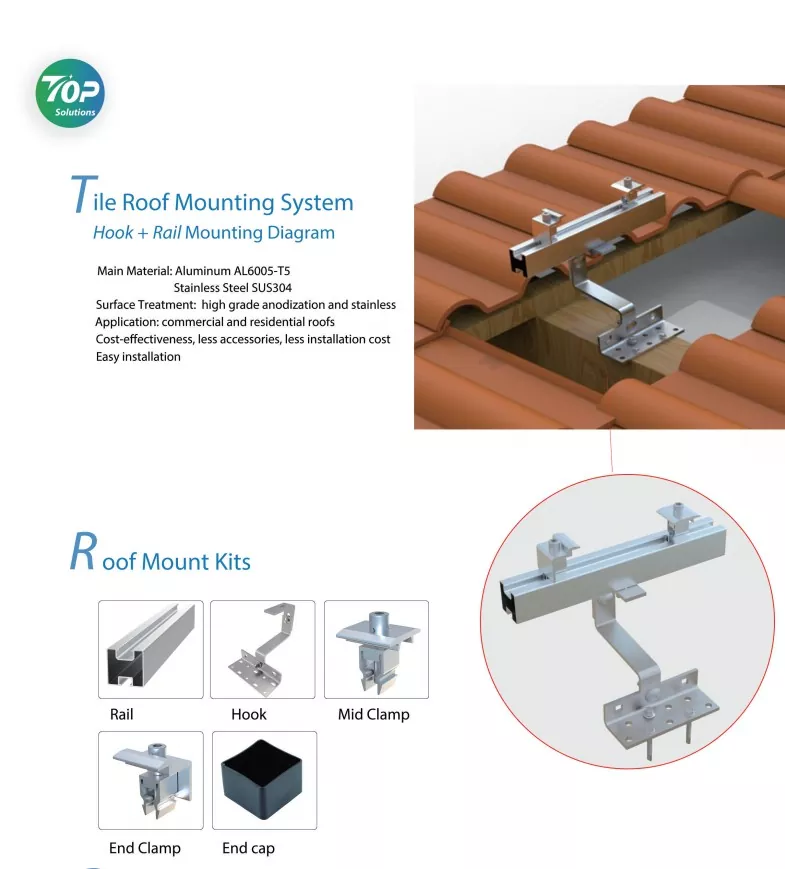

Rakendus sobib päikesepaneeli kivikatuse paigaldussüsteemiga. Detailmudel sisaldab päikesepatarei katusekonksu kinnitusklambreid + alumiiniumsiinide kinnitust.

Paigaldamise etapid:

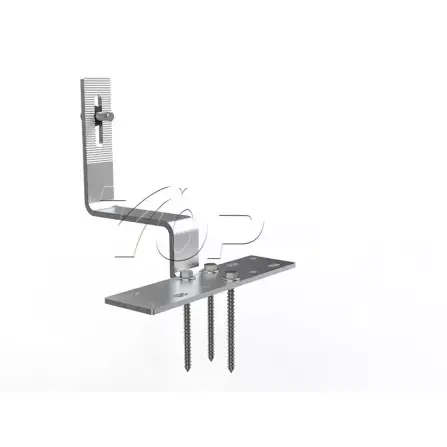

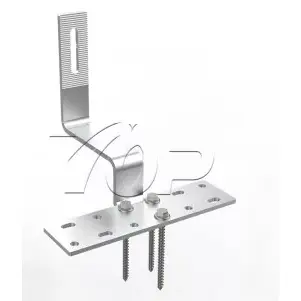

Esimene samm: kogu plaatkatuse süsteemi struktuur hõlmab kruvisid või polte, mis kinnitavad siinikonksu katuse puittala külge.

Teine samm: Topfencesolari alumiiniumsiinide paigaldamine konksudele, erinevad siinid ühendatakse siiniühendustega.

Kolmas samm: kui kõik katusekonksud on valmis ja alumiiniumsiinid on sellele kinnitatud, valmistuge päikesepaneelide paigaldamiseks. Enne PV-paneelide paigaldamist kinnitage paneelide massiivi paigutus Topfencesolari inseneride meeskonnaga, et viia lõpule vertikaalne või maastikule orienteeritud paigaldus. Seejärel pange PV paneelid 1 rwo, kus on 4-14 või enam paneeli ühes komplektis või kaks paneeli ühes reas, 4-20 ühikut päikesepaneele ühes veerus siinidel. Ridade ja veergude paneelide kogus olenevalt katuse suurusest ja päikesepoolsest küljest. Professionaalsete üksikasjade kohta, kuidas teie katusel päikesepaneelide paigutust kujundada ja millise võimsusega teie katus katusele paigaldada, võite küsida TOPrfence energiainseneride meeskonnalt.

Neljas samm: ühendage alumiiniumsiinidel olevad päikesepaneelid Topfencesolar Mid-clmapsiga ja lõpetage end-klambritega, et need päikesepaneelid turvaliselt plaatkatustel kinnitada.

Struktuuri projekteerimist ja päikesepaneelide paigaldamist mõjutavad tegurid:

1. Katuse suurus – määrab võimsuse, kui suure saate oma hoonele paigaldada.

2. Katuse tüüp: erinevatel katusetüüpidel on erinevad paigalduslahendused. Viilkivikatus siinidega konksude valimine on üks parimaid lahendusi, madalam hind, kõrge päikesepaneelide toestuse tugevus ja kerge konstruktsioon, mis tagab katuse koormamise turvalisuse. Kuid nagu metallkatuse või betoonkatuse puhul, tuleb valida L jalad + rööpakonstruktsioon või ballastisüsteemid jne. Palun konsulteerige Topfencesolari inseneride meeskonnaga.

3. Päikesepaneelide mõõtmed ja iga paneeli võimsus. See on seotud konstruktsiooni kaalukoormusega.

4. Tuule kiirus. Tile Roof Hook Mounting System konstruktsioon peab olema piisavalt tugev, et taluda tuult 2m/s kuni 70m/s (keskmine tuulekiirus on arvestatud 3 sekundit stnadard).

5. Konstruktsiooni materjal: praegu kasutatakse kinnituskonstruktsioonides kõige sagedamini ja kuulsaimalt terast ja alumiiniumi, katusekonstruktsiooni jaoks tuleb valida kerge materjal, nii et Almuminun on parim valik. Topfencesolari päikesepaneelide alumiinium Al6005-T5 on pigem kvaliteetsem kui turg.

Eelised

1.Topfencesolar projekteeritud kaldplaadist katusekonksud päikesepatareide paigaldussüsteemi jaoks on hõlpsasti paigaldatavad, vähem sulgusid, kiire paigaldamine.

2. Meie katusekonksu komplektidel on kõrgekvaliteediline anodeerimisprotsess ja roostevaba pinnatöötlus. Toetab pikaajalist kasutamist.

3. Optimeeritud vähem tarvikuid disain on madalam hind. Kohapeal on paigalduskulude vähendamiseks vaja vähem paigaldustööd.

4. Topfencesolaril on seeria erinevat tüüpi konksude valikuid, mida saab reguleerida erinevate kivikatuste jaoks ja katta Saksamaa, Poola, Austria, Hispaania või Jaapani, Indoneesia jne turud.

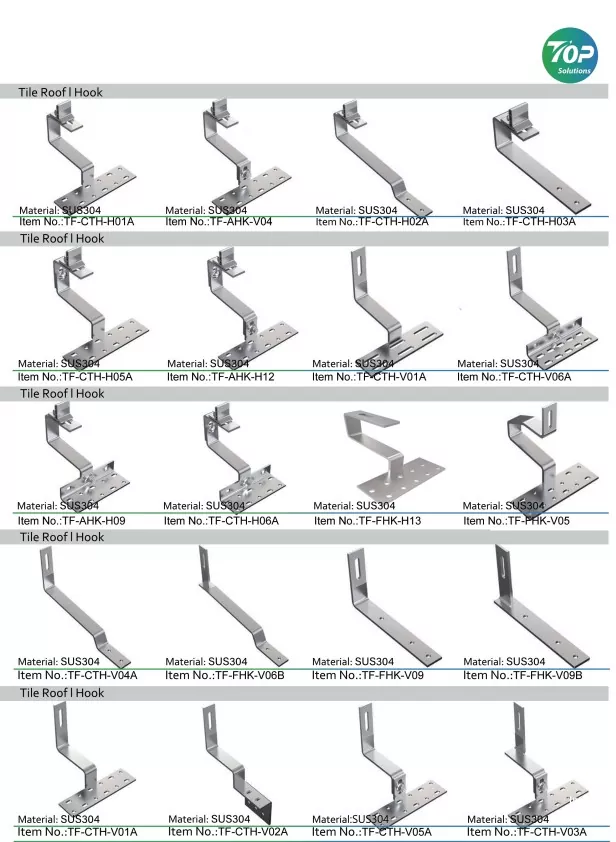

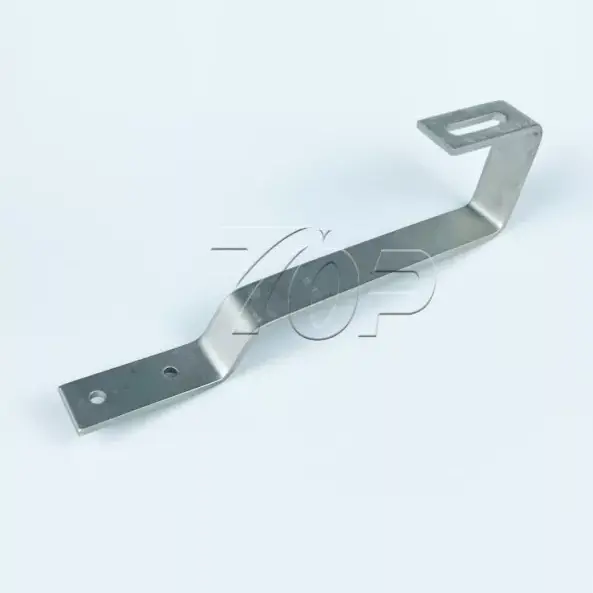

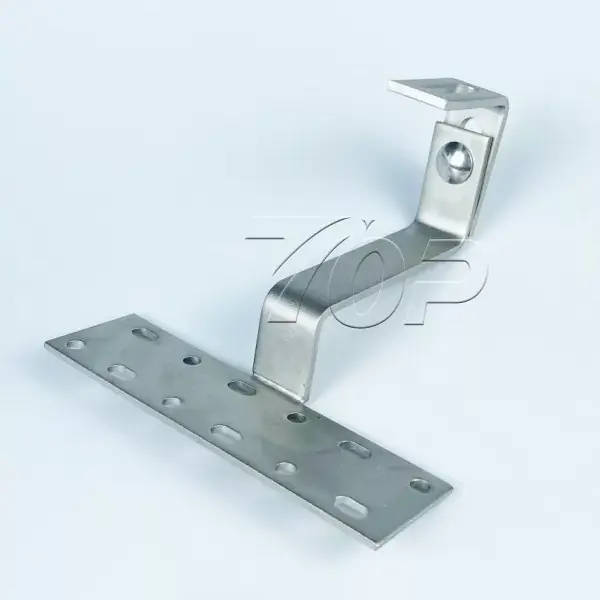

Rohkem võimalusi erineva kuju ja tüüpi konksudega:
