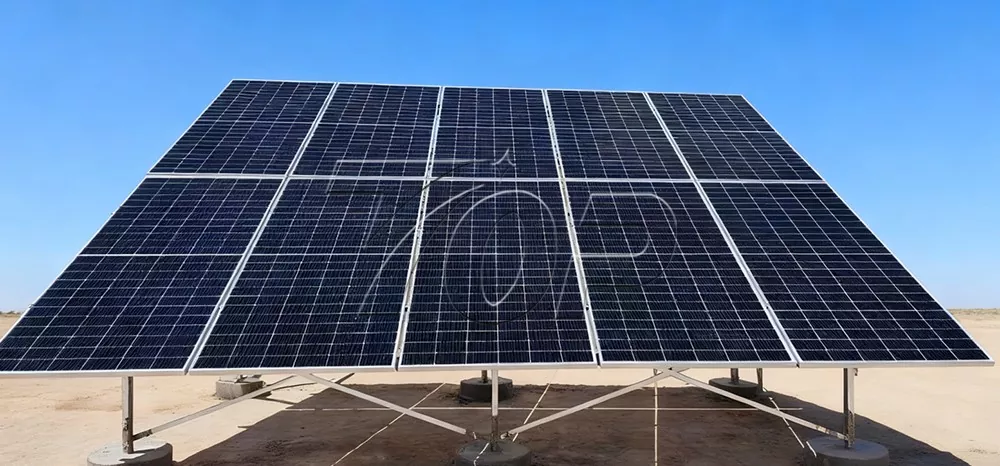

Maapinnale paigaldatav päikeseenergia riiulisüsteem
Topfencesolar on tegelenud maapealsete päikesepatareide paigaldusraamide tootmisega ning tarninud päikesepaneelide paigalduskonstruktsioone ja kronsteinikomplekte üle maailma. See viitab päikesepaneeli konstruktsioonile, mis paigaldatakse otse välispinnale, kohandudes erinevate maastikega, nagu tasane maa, kaldpind jne. Ja see on kasulik stabiilsele, usaldusväärsele ja vastupidavale kasutamisele.
Kaubamärgi nimi:Topfencesolar
Toote materjal:Tsink, alumiinium ja magneesium
Toote funktsioon:Pakkuda stabiilset tuge päikesepaneelidele
Kasutusiga:Üle 25 aasta
Professionaalse Hiina tootja ja tarnijana on tootemargi Topfencesolar Ground Solar Mounting Racking System loodud spetsiaalselt küpse tuule/lume koormuse arvutamisel. Erinevus alumiiniumist või kuumtsingitud terasest, kasutame uusimat Zn-Al-Mg galvaniseeritud alumiiniumist magneesiumkatte tehnoloogiat.
ZAM-materjali põhimõte:
Tsink-alumiinium-magneesiumkonstruktsioonil on suurepärane korrosioonivastane toime.
(Rohkem suurusi pakuvad valikuid)
Korrosioonivastane põhimõte tugineb peamiselt legeerelementide sünergilisele toimele: tsink kui esmane ohverdatav anoodielement roostetab eelistatavalt rauale, kaitstes seeläbi tugialust; alumiinium võib moodustada pinnale tiheda oksiidkile, takistades veelgi söövitava keskkonna sissetungi; magneesium võib täpsustada tera struktuuri, suurendades sulami korrosioonikindlust ja mehaanilisi omadusi. See mitmete sulamite kombinatsioon muudab tsink-alumiinium-magneesiumi tugede korrosioonivastase eluea palju pikemaks kui traditsioonilistel korrosioonivastastel tugedel, nagu tavalised tsingitud, keerulises ja karmis keskkonnas. See tagab tõhusalt päikesepaneelide ja muude süsteemide pikaajalise stabiilse töö ning vähendab hoolduskulusid ja korrosioonist tulenevaid ohutusriske.

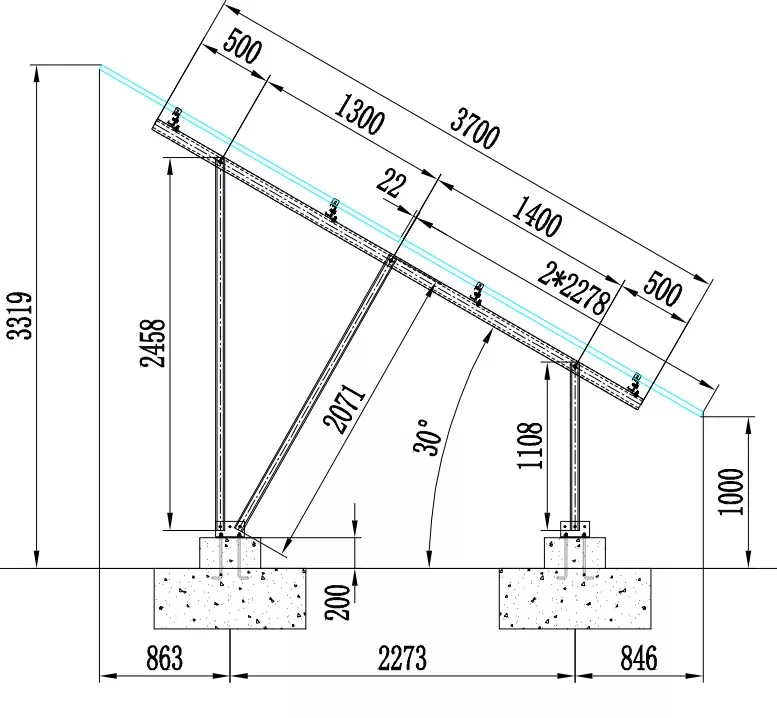

Struktuuri andmed:

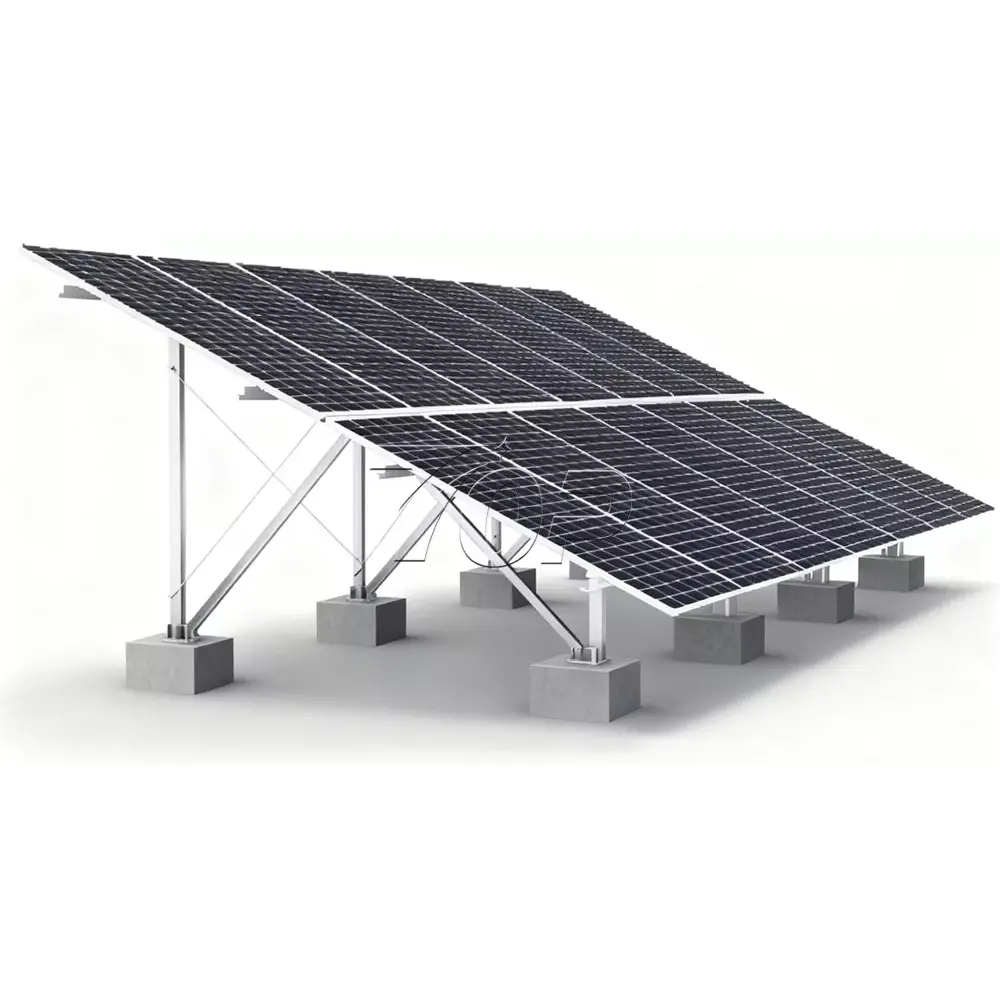

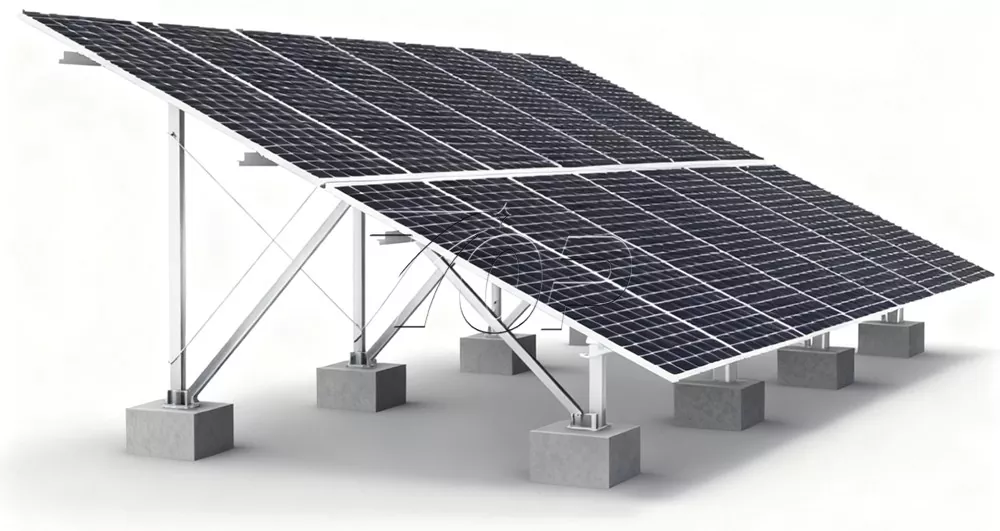

Konstruktsiooni nimi: Maapinnast terasest päikesepatarei paigaldussüsteem
Minimaalne kõrgus päikesepaneeli põhja ja põranda vahel: 1000 mm.
Maksimaalne kõrgus on 3319 mm
Kaldenurk: 30°
Vundament: betoon
Päikesepaneelide massiivi rida: 2 paneeli
Paigaldussuund: vertikaalne (saab kohandada ka portreed)

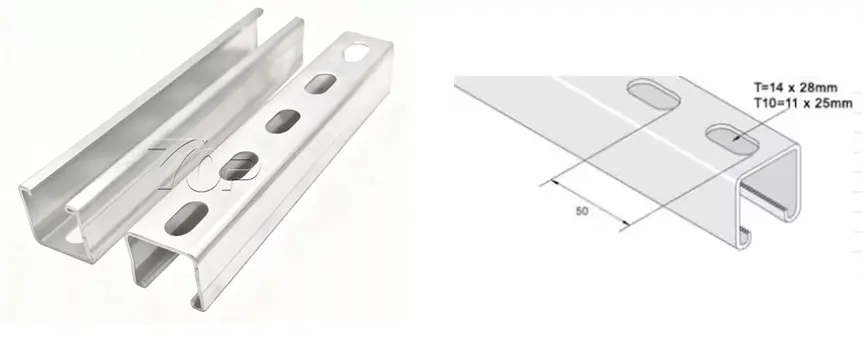

Tagariba: U-kujuline aukudega ZAM teras
Materjal: ZAM
Kinnitus: SUS304 kruvi/mutrid/poldid

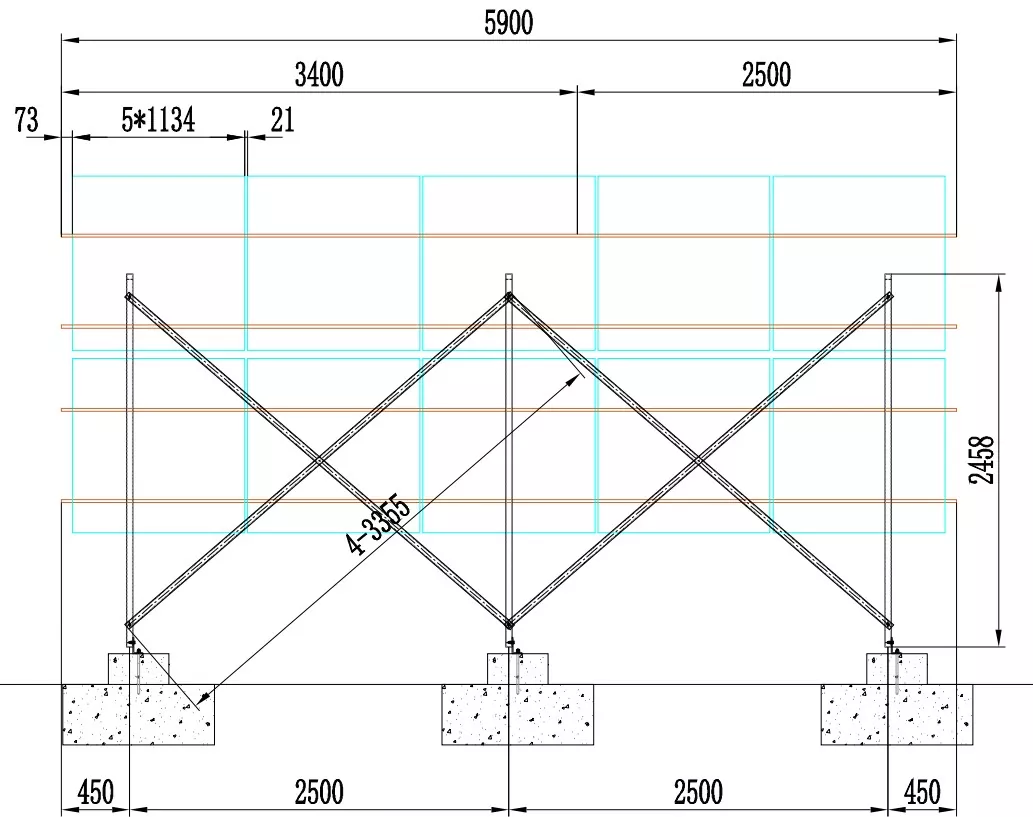

Ehitus- ja ühendusdetailid.
|
|
|
|
|
|
|
|
|
|
Topfencesolari konstruktsiooni BOM
|
Kauba nr |
Nimi |
Kirjeldus |
Materjal |
|
|
Tala |
3700 |
S350ZAM |
|
|
Siin C80x40x15 |
3400 |
S350ZAM |
|
Siin C80x40x15 |
2500 |
S350ZAM |
|
|
|
Posti Ctüüp (auguga) |
1108 |
S350ZAM |
|
Post C (auguga) |
2458 |
S350ZAM |
|
|
|
C-kujuline Diagonaaltugi |
2071 |
S350ZAM |
|
|
Selja ribi U-kujuline |
3355 |
S350ZAM |
|
Selja ribi U-kujuline |
2680 |
S350ZAM |
|
|
|
Alus Nurga teras 02 (betoonalus) |
110*70*6*190 |
S350ZAM |
|
Alus Nurga teras 02 (betoonalus) |
110*70*6*190 |
S350ZAM |
|
|
|
Ühendus |
200 |
S350ZAM |
|
|
Purlini tugi |
L80*50-1 |
S350ZAM |
|
|
Vertikaalne otsaklamber-tagasiluku tüüp |
L40 |
Al6005-T5 |
|
|
Vertikaalne keskmine klambriga tagaluku tüüp |
L40 |
Al6005-T5 |
U-kuju suurust saab kohandada erinevate suuruste jaoks.

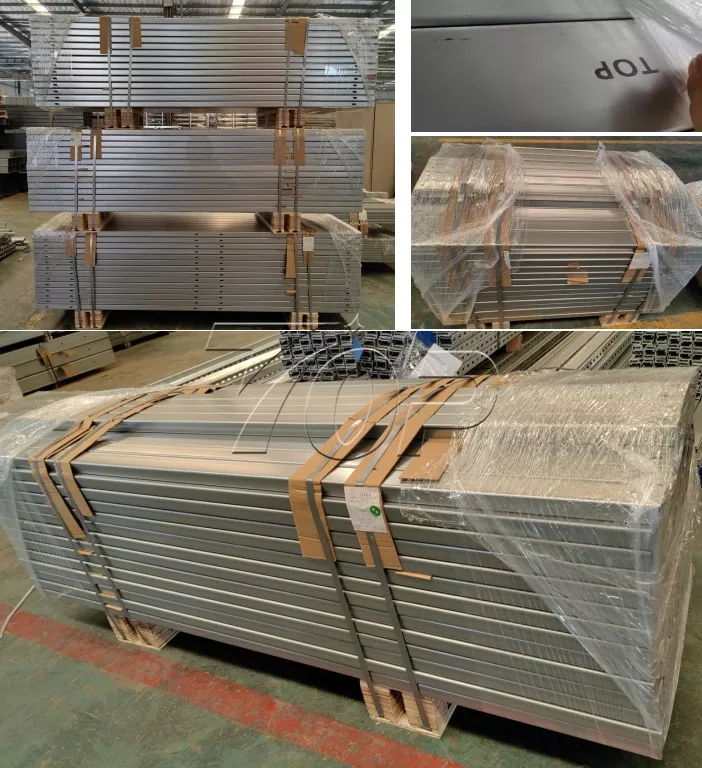

Valmistoodangu pildid.

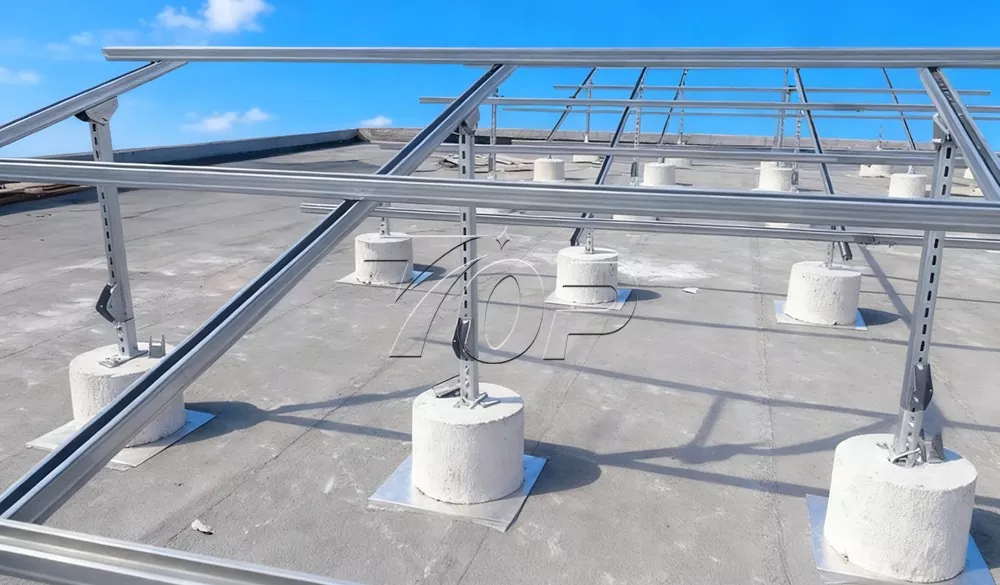

Päris rakendusjuhtumid
