Mitteläbiv lamekatusega päikeseballastkinnitussüsteem: tehniline veekindel lahendus katusel asuvate PV-projektide jaoks

Miks lamekatuse päikeseballastkinnitussüsteemid asendavad läbistavaid katusealuseid PV-konstruktsioone

Kaubandusliku katuse fotogalvaanika puhul on lamekatuse päikeseballasti kinnitussüsteemon muutunud üheks kiiremini kasvavaks paigalduslahenduseks EPC töövõtjatele, päikesepatareide paigaldajatele ja tööstushoonete omanikele. Kuna üha enam tehaseid, ladusid, logistikaparke ja kaubanduskeskusi võtavad kasutusele katusel olevad päikeseenergia, on tööstus suundumas traditsioonilistelt katust läbistavatelt konstruktsioonidelt mittepuurimissüsteemide poole, mis vähendavad hüdroisolatsiooniriske ja parandavad ehituse tõhusust.

Paljude EPC-ettevõtete jaoks pole katuselekkega seotud väited enam väike müügijärgne probleem. Üksainus veekindel rike võib tekitada kulukaid hoolduskulusid, katkestada tehase töö ja kahjustada klientide pikaajalist usaldust. See on täpselt põhjus, mikslamekatuse päikeseballasti kinnitussüsteemon nüüd laialdaselt eelistatud kommerts- ja tööstuslikes katuseprojektides. Kasutades katuse läbiviigu asemel ballastiraskust, aitab süsteem kaitsta veekindlaid membraane, lühendades samal ajal paigaldamise tähtaegu.

Samal ajal ei ole tänapäevased päikesepatareide riiulisüsteemid enam lihtsalt „lihtsad puurita konstruktsioonid”. Inseneristandardid on viimastel aastatel kiiresti arenenud. Tuuletõkkekindlus, katusekoormuse optimeerimine, drenaažikliirens, korrosioonikaitse ja aerodünaamiline stabiilsus on nüüd kesksed konstruktsioonitegurid, eriti suuremahuliste kommertspaviljoniseadmete puhul.

See artikkel selgitab, kuidas katusele mitteläbiv päikesepatarei paigaldussüsteemid töötavad, miks EPC töövõtjad neid üha enam eelistavad ja millised tehnilised üksikasjad on reaalsete kommertskatuseprojektide puhul tegelikult olulised.

Miks kommertskatuse päikeseenergiaprojektid liiguvad läbi mitteläbivate ballastikinnitussüsteemide poole

Kümme aastat tagasi toetusid paljud katusel olevad päikesesüsteemid endiselt tugevalt läbistavatele ankurühendustele. Betoonkatuste puurimist peeti tavapäraseks praktikaks. Kuid kaubanduslikud katusestandardid on muutunud ja hoonete omanikud on tänapäeval veekindlusriskide suhtes palju tundlikumad kui varem.

Paljudes tööstusrajatistes kaitseb katus ise miljonite dollarite väärtuses tootmisseadmeid ja inventari. Lekkeprobleem automatiseeritud tootmisliini, külmlao või elektroonikatehase kohal võib kiiresti muutuda suureks tööprobleemiks. Mõne projekti puhul on vee sissepääsust tingitud remondikulud tegelikult suuremad kui algse paigalduskonstruktsiooni maksumus.

Seetõttu nähakse mitteläbilaskvaid päikesepatarei paigaldussüsteeme praegu vähem alternatiivse lahendusena, vaid pigem riskide ohjamise strateegiana.

Kasvav surve EPC töövõtjatele

EPC töövõtjad on täna surve all mitmest suunast:

• Lühemad projektigraafikud
• Tööjõukulude suurendamine
• Suuremad hüdroisolatsioonivastutuse riskid
• Rangemad katusekonstruktsioonide ülevaated
• Kasvavad omaniku ootused pikaajalisele töökindlusele

Traditsiooniline katuse läbiviimine loob sageli täiendavaid kinnitusprotseduure. Veekindlad kontrollid, membraanide parandamine ja konstruktsiooni tugevdamine võivad projekti keerukust suurendada. Mitteläbiv ballasti päikesepatarei paigaldussüsteem aitab neid töövooge lihtsustada.

Paigaldajate jaoks, kes haldavad mitut MW mastaabis katuseprojekti samaaegselt, võib paigaldusetappide vähendamine otseselt parandada projekti käibekiirust ja tööjõu tõhusust.

Nihe olemasolevate hoonete moderniseerimisprojektide poole

Teine põhjus, miks ballastistruktuurid kiiresti kasvavad, on katusel paigaldatavate päikeseenergiaprojektide laienemine.

Paljud ärihooned ei olnud kunagi algselt mõeldud fotogalvaaniliste süsteemide jaoks. Mõned katused on juba 8–15 aastat vanad, vananevate veekindlate kihtidega või ebaselge ehitusdokumentatsiooniga. Sellistel juhtudel ei soovi hooneomanikud sageli katusemembraani täiendavat puurimist lubada.

Puurimata päikesepatarei katuse paigaldusviis vähendab muret kinnitamisprotsessi ajal ja annab EPC töövõtjatele vanematele hoonetele praktilisema lahenduse.

Hüdroisolatsioon ei ole enam "väike probleem"

Varem käsitleti hüdroisolatsiooni arutelusid mõnikord teisejärgulisena võrreldes energiatootmise tulemuslikkusega. See mentaliteet on palju muutunud.

Tänapäeval hindavad paljud ärikliendid katuse päikeseenergia ettepanekuid kolme prioriteedi alusel:

1. Katuse ohutus
2. Süsteemi töökindlus
3. Pikaajaline operatsioonirisk

Põlvkonna saak on muidugi endiselt oluline. Kuid katuste lekke vältimine on muutunud sama oluliseks, eriti logistikaladude, farmaatsiatehaste, toiduainete töötlemisrajatiste ja andmekeskuste jaoks.

See on üks tugevamaid tõuke ballastiga päikeseenergia riiulisüsteemide kasutuselevõtu taga maailmas.

Mis on lamekatusega päikeseliiteseadme paigaldussüsteem?

Lamekatuse päikesepatareide kinnitussüsteem on mitteläbiv fotogalvaaniline tugistruktuur, mis kinnitab päikesepaneelid pigem kaalutud liiteplokkide kui mehaaniliste katuseankrute abil.

Katusepinna puurimise asemel tugineb süsteem arvutatud ballasti massile, aerodünaamilisele disainile ja hõõrdumisel põhinevale stabiilsusele, et seista vastu tuule tõusule ja säilitada konstruktsiooni terviklikkus.

Neid süsteeme kasutatakse tavaliselt kaubanduslikel ja tööstuslikel lamekatustel, kus veekindluse säilitamine on ülioluline.

Põhiline struktuurne tööpõhimõte

Tööpõhimõte on suhteliselt lihtne, kuigi selle taga olevad tehnilised arvutused võivad muutuda üsna keerukaks.

Paigalduskonstruktsioon jaotab koormused üle katusepinna ballastialuste, tugijalgade ja kaitsepatjade kaudu. Tuule tõusujõudu neutraliseeritakse järgmiste kombinatsioonidega:

• Ballast kaal
• Aerodünaamilised tuulesuunajad
• Optimeeritud kaldenurgad
• Hõõrdumine kaitsepatjade ja katusemembraani vahel

Erinevalt läbistavatest süsteemidest puuduvad veekindlast kihist läbimurdvad ankrupoldid.

See on eriti oluline TPO-, PVC- ja EPDM-membraankatuste puhul, kus veekindel terviklikkus on tungimiskohtade suhtes väga tundlik.

Ballast päikesepatarei paigaldussüsteemi peamised komponendid

Kuigi disainilahendused on tootjate lõikes erinevad, sisaldab enamik kaubanduslikke katuseliitesüsteeme mitmeid ühiseid konstruktsioonikomponente.

Alumiiniumsiinid AL6005-T5

Kõrgtugevad alumiiniumsiinid toetavad päikesemooduleid ja kannavad koormusi üle kogu konstruktsiooni.

AL6005-T5 alumiiniumisulamit kasutatakse laialdaselt, kuna see pakub:

• Hea korrosioonikindlus
• Kõrge konstruktsioonitugevus
• Kerge käsitsemine
• Pikk kasutusiga välistingimustes

Raskemate terassüsteemidega võrreldes on alumiiniumkonstruktsioone lihtsam transportida ja katustele paigaldada.

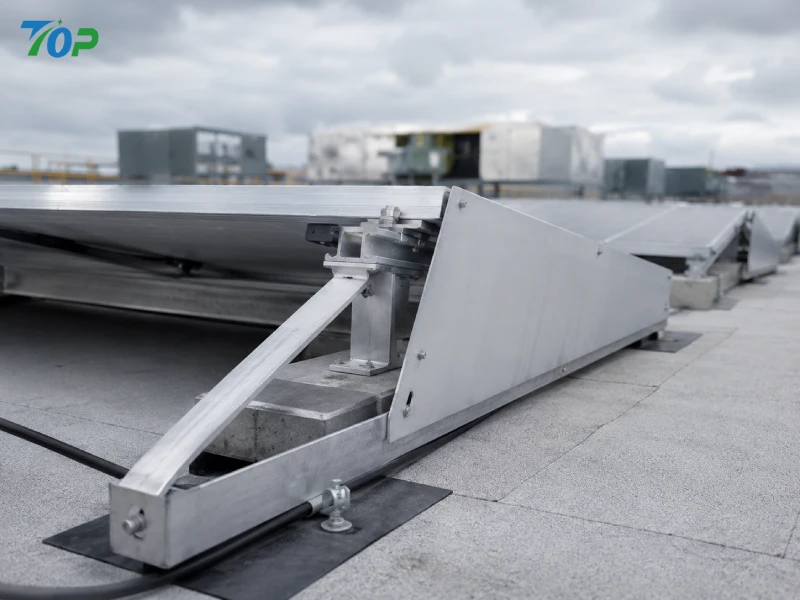

Eesmised ja tagumised tugijalad

Tugijalad määravad mooduli kaldenurga ja konstruktsiooni geomeetria. Olenevalt projektist võivad süsteemid kasutada:

• Lõunapoolne kallutatav disain
• Ida-lääne madala kaldega konfiguratsioon
• Aerodünaamiline madala profiiliga paigutus

Tagumine tugistruktuur integreerib sageli tuulesuunajaid, et tõsta ülestõstetakistust.

Ballast kandikud

Ballastalused hoiavad betoonplokke või muid kaalutud materjale, mis stabiliseerivad süsteemi tuulekoormuse vastu.

Liiteseadise nõue sõltub mitmest tehnilisest muutujast:

• Katuse kõrgus
• Kohalik tuule kiirus
• Hoone kokkupuute kategooria
• Mooduli kaldenurk
• Katuse serva tsoonid
• Süsteemi aerodünaamiline jõudlus

Tugeva tuulega rannikualadel muutuvad ballastiarvutused oluliselt keerukamaks.

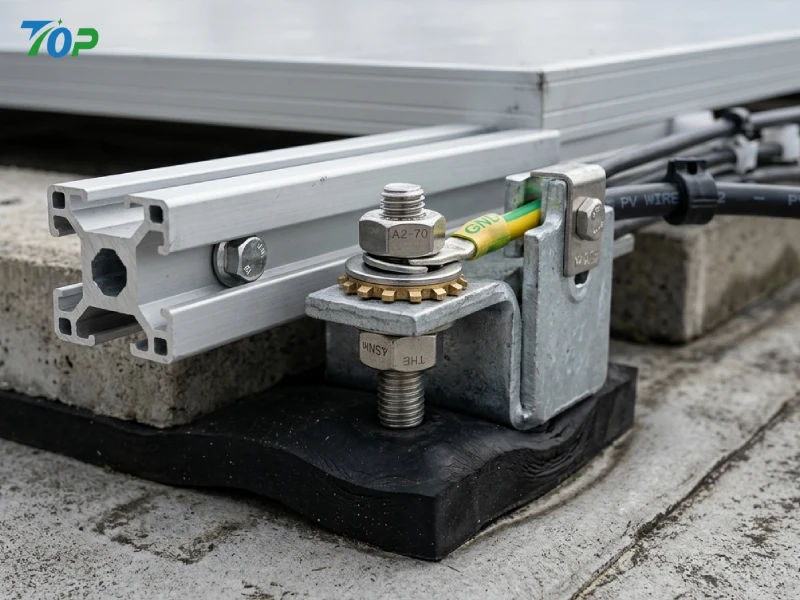

SUS304 roostevabast terasest kinnitusdetailid

Madala kvaliteediga katuseprojektide puhul jäetakse kinnitusdetailid sageli tähelepanuta, kuid need mõjutavad otseselt pikaajalist töökindlust.

SUS304 roostevabast terasest riistvara pakub:

• Tugev korrosioonivastane jõudlus
• Pikk kasutusiga
• Vähendatud hooldusrisk
• Stabiilne välistingimustes vastupidavus

See muutub eriti oluliseks rannikuäärsetes või niisketes tööstuskeskkondades.

EPDM kummist padjad

Kinnituskonstruktsiooni ja katusemembraani vahele paigaldatakse kummist kaitsepadjad.

Nende funktsioonide hulka kuuluvad:

• Suurenev hõõrdumine
• Veekindlate kihtide kaitse
• Otsese rõhu kontsentratsiooni vähendamine
• Katuste ühilduvuse parandamine

Ilma korraliku membraanikaitseta võivad isegi mitteläbilaskvad süsteemid aja jooksul katusematerjale kahjustada.

Kuidas mitteläbiv päikesepatarei paigaldussüsteemid katuse hüdroisolatsiooni kaitsevad

Lamekatuse päikeseballasti kinnitussüsteemi üks suurimaid eeliseid on veekindel kaitse.

Ärihoonete omanike jaoks on see sageli olulisem, kui paljud paigaldajad esialgu eeldavad.

Katuseleke võib paigaldamise ajal tunduda väike, kuid mitme vihmaperioodi jooksul võib probleem kiiresti laieneda, eriti suurtes tööstusrajatistes.

Katuse läbitungimise varjatud oht

Iga katuse läbiviimine loob potentsiaalse pikaajalise rikkepunkti.

Isegi kui veekindlad hermeetikud on paigaldamise ajal korralikult peale kantud, vananevad materjalid loomulikult järgmistel põhjustel:

• UV-kiirgus
• Soojuspaisumise tsüklid
• Vihmavee erosioon
• Mehaaniline vibratsioon
• Temperatuuri kõikumised

Pärast aastatepikkust katusel viibimist võib hermeetiku lagunemine võimaldada niiskuse imbumist kinnituspunktide ümber.

See probleem on eriti levinud piirkondades, kus on:

• Tugev UV-kiirgus
• Tugev vihmasadu
• Sagedased taifuunid
• Suur hooajaline temperatuurimuutus

Miks on ärihoonete omanikud tänapäeval ettevaatlikumad?

Hooneomanikud on viimase kümnendi jooksul saanud katuse päikeseenergia kasutamise kogemuse võrra rikkamaks. Paljud juba mõistavad katuse läbitungimisega seotud pikaajalisi hooldusriske.

Tegelikult nõuavad mõned tööstusomandi omanikud nüüd EPC pakkumiste ajal selgesõnaliselt läbitungimatuid kinnitussüsteeme.

See suundumus on muutumas üha tavalisemaks:

• Logistikapargid
• Külmhooned
• Elektroonikatehased
• Toidukõlblikud tootmishooned
• Farmaatsiatehased

Need tööstusharud ei suuda kergesti taluda lekkega seotud tegevusriske.

Katuse garantii terviklikkuse kaitsmine

Teine oluline aspekt on katuse garantiikaitse.

Mõned katusekatete tootjad võivad pärast kontrollimatut katuse läbitungimist veekindluse garantiid osaliselt tühistada. See tekitab täiendavaid juriidilisi ja rahalisi probleeme nii hoonete omanikele kui ka EPC töövõtjatele.

Ballast-päikesekinnitussüsteem aitab seda probleemi minimeerida, kuna veekindel membraan jääb suures osas puutumata.

See lihtsustab suhtlust:

• Katusetarnijad
• Hoonete omanikud
• PV paigaldajad
• Kindlustusseltsid

Vähendatud müügijärgse hoolduse rõhk

EPC töövõtjate jaoks võivad hüdroisolatsiooninõuded muutuda äärmiselt aeganõudvaks.

Mõnikord pole tegelik lekkeallikas PV-süsteemiga seotud, kuid kui päikeseenergiaseadmed on katusel olemas, osaleb paigaldaja sageli niikuinii tõrkeotsingus.

Läbipääsupunktide vähendamine vähendab tulevaste vaidluste tõenäosust ja aitab kaitsta pikaajalisi kliendisuhteid.

See on üks põhjus, miks paljud kogenud EPC-ettevõtted standardiseerivad nüüd kommertsprojektides mitteläbilaskvaid päikesepatareid katusel, kui katusetingimused seda võimaldavad.

Ballast päikesepaneelide paigaldussüsteemide tehnilised eelised

Ballastsüsteemide populaarsus ei ole seotud ainult veekindlusega. Tehniline tõhusus on veel üks oluline põhjus.

Kaasaegsed kaubanduslikud katuseprojektid on pideva surve all, et vähendada paigaldusaega, säilitades samas konstruktsiooni töökindluse. Korralikult kavandatud liiteseade aitab saavutada mõlemat eesmärki.

Kiirem paigaldustöövoog

Võrreldes traditsioonilise ankrupõhise paigaldusega, nõuavad ballastikonstruktsioonid üldiselt vähem ehitusetappe.

Tavaliselt pole vaja:

• Katuse puurimine
• Keemiline ankurkõvastumine
• Veekindel uuesti tihendamine
• Kompleksne läbitungimise kontroll

See vähendab oluliselt katusele paigaldamise aega.

Paljud süsteemid kasutavad ka eelmonteeritud konstruktsioonikomponente, mis võimaldab paigaldajatel mooduli paigaldamise kiiremini lõpule viia.

Suurtel kaubanduslikel katustel muutub aja kokkuhoid väga märgatavaks.

Vähendatud tööjõunõuded

Tööjõupuudus mõjutab paljude riikide päikesepatareide paigaldamise turge.

Kuna liitesüsteemid lihtsustavad paigaldusprotseduure, saavad EPC töövõtjad sageli vähendada:

• Kvalifitseeritud tööjõu sõltuvus
• Katuse veekindluse spetsialistid
• Paigalduskoolituse keerukus
• Katuse ettevalmistustööd

See aitab parandada suurte projektide torujuhtmete paigaldamise mastaapsust.

Parem kohanemisvõime olemasolevate hoonetega

Mitte kõik katused pole ideaalsed süsteemide läbistamiseks.

Mõnel olemasoleval hoonel on:

• Piiratud struktuurne dokumentatsioon
• Vananevad veekindlad kihid
• Piiratud puurimisload
• Keerulised katuseplaneeringud

Mitteläbiv lamekatuse päikesepatarei paigaldussüsteem tagab sellistes olukordades suurema paindlikkuse.

See kohanemisvõime on eriti väärtuslik äriliste katuseprojektide puhul.

Madalamad pikaajalised hoolduskulud

Pikaajalised tegevuskulud on olulisemad, kui paljud projektiarendajad esialgu aru saavad.

Odav paigalduskonstruktsioon, mis tekitab hiljem hüdroisolatsiooniprobleeme, võib projekti 20-aastase elutsükli jooksul kiiresti kalliks minna.

Ballastsüsteemid aitavad vähendada:

• Lekke parandamise kulud
• Veekindla membraani hooldus
• Korrosiooniga seotud vahetus
• Katusele juurdepääsu tüsistused

Aja jooksul võib see projekti koguinvesteeringutasuvust oluliselt parandada.

Kriitilised insenertehnilised kaalutlused lamekatusega ballast-PV süsteemide jaoks

Lamekatuse päikesepatarei paigaldussüsteem võib väljastpoolt tunduda mehaaniliselt lihtne, kuid usaldusväärse kaubandusliku katusepaigalduse taga on tegelikult üsna nõudlikud konstruktsioonid.

Paljude ebaõnnestunud katusel asuvate fotoelektriliste projektide puhul ei olnud probleemiks päikesemoodul ise. Probleem tulenes tavaliselt alahinnatud tuule tõusust, halvast katusekoormuse analüüsist, drenaaži takistusest või pikaajalisest konstruktsiooni väsimusest, mida eirati varases projekteerimisetapis.

Seetõttu pööravad kogenud EPC töövõtjad enne paigalduse algust suurt tähelepanu tehnilistele arvutustele.

Katuse konstruktsiooni kandevõime hindamine

Enne mis tahes ballasti päikesepatareisüsteemi valimist tuleb hoolikalt hinnata katusekonstruktsiooni võimsust.

Erinevalt läbistavatest süsteemidest, mis kannavad koormusi otse konstruktsiooni kinnituspunktidesse, jaotavad ballastisüsteemid raskuse üle katusepinna. See loob erinevad laadimisomadused, mis nõuavad üksikasjalikku analüüsi.

Tüüpilised katusekoormuse kaalutlused hõlmavad järgmist:

• Survekoormus kinnituskonstruktsioonilt
• Päikesemooduli kaal
• Betooni ballastiploki kaal
• Ajutine hoolduskoormus
• Tuule põhjustatud dünaamiline koormus
• Vihmavee kogunemise mõju

Uuendusprojektide puhul on struktuurne dokumentatsioon mõnikord puudulik või aegunud. Vanemad tööstushooned võivad olla läbinud renoveerimise, mis muutis esialgseid koormustingimusi.

Seetõttu viivad EPC meeskonnad sageli läbi:

• Kohapealne konstruktsiooniülevaatus
• Südamiku proovide võtmine
• Terase paksuse kontrollimine
• Betooni tugevuse katsetamine
• Katuse läbipaine hindamine

Üks levinud viga väikese eelarvega projektides on katusekoormuse arvutuste käsitlemine umbkaudse hinnanguna, mitte tegeliku inseneritööna. See võib muutuda ohtlikuks suuremahulistes paigaldistes, kus üle katuse jaotatakse sadu tonne ballasti.

Tuulekoormuse ja tuuletõusu analüüs

Tuule tõus on üks kriitilisemaid inseneriprobleeme mitteläbiva katusel asuvate päikesesüsteemide jaoks.

Päikesemassiivid käituvad sisuliselt nagu suur aerodünaamiline pind, mis on avatud välisrõhule. Kui tuul liigub üle katusemoodulite, võivad tõstejõud muutuda üllatavalt suureks, eriti katuseservade ja nurkade lähedal.

Seetõttu keskendub tänapäevase lamekatuse päikesepatarei paigaldussüsteemi disain suurel määral aerodünaamilisele optimeerimisele.

Professionaalne tuulekoormuse analüüs võtab üldiselt arvesse:

• Piirkondlikud tuulekiiruse andmed
• Hoone kõrgus
• Maastiku kokkupuute kategooria
• Katuse serva tsoonid
• Parapet seina kõrgus
• Mooduli kaldenurk
• Massiivide vahe

Tugeva tuulega piirkondades võib ballastivajadus järsult suureneda, kui aerodünaamiline jõudlus on halb.

Näiteks halvasti optimeeritud 15° kaldega struktuur võib nõuda oluliselt rohkem ballasti kui madala profiiliga aerodünaamiline disain koos integreeritud tuulesuunajatega.

See mõjutab otseselt:

• Katuse koormuse rõhk
• Transpordikulu
• Paigaldustöö
• Projekti ökonoomika

Kaasaegsed insenertehnilised süsteemid püüavad vähendada ballasti nõudlust õhuvoolu juhtimise kaudu, selle asemel, et lihtsalt kaalu lisada.

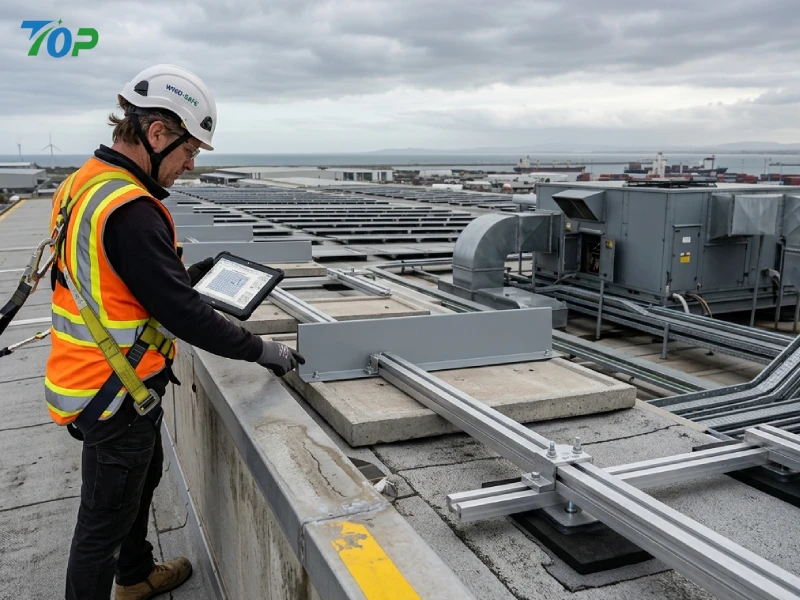

Miks vajavad katuse servatsoonid erilist tähelepanu?

Kõigil katusealadel ei ole sama tuulerõhku.

Katusenurgad ja perimeetritsoonid on avatud tugevamatele tõstejõududele, kuna õhuvool kiireneb hoone servade ümber. Need valdkonnad nõuavad sageli:

• Täiendav ballast
• Madalamad kaldenurgad
• Tugevdatud deflektorid
• Vähendatud reavahe

Servatsooni tugevdamise ignoreerimine on üks levinumaid projekteerimisvigu, mida kogenematute katusealuste PV-projektide puhul on näha.

Taifuuniohtlikes rannikupiirkondades võivad servavööndi tõrked tekitada kogu massiivi kaskaadseid struktuurikahjustusi.

Ballast optimeerimise strateegia

Paljud inimesed eeldavad, et ballastisüsteemid lihtsalt "lisage betoonplokke, kuni struktuur on stabiilne". Tegelikkuses on professionaalne liiteseadise optimeerimine palju keerukam.

Liigne ballast tekitab mitmeid probleeme:

• Suurem katusekoormus
• Suurenenud logistikakulud
• Pikem paigaldusaeg
• Keerulisem katusel käsitlemine
• Suuremad konstruktsiooni tugevdamise kulud

Hästi läbimõeldud ballasti päikesepatarei paigaldussüsteemi eesmärk on saavutada stabiilsus minimaalse vajaliku ballasti kaaluga.

Tavaliselt saavutatakse see järgmiselt:

• Aerodünaamilised tagumised deflektorid
• Alumised mooduli kaldenurgad
• Täiustatud õhuvoolu juhtimine
• Optimeeritud reavahe
• Parem struktuurigeomeetria

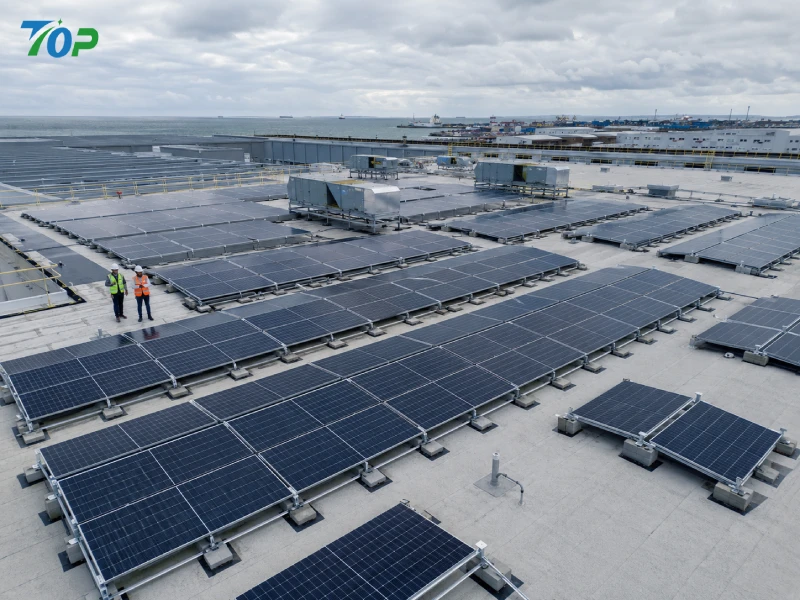

Viimastel aastatel on ida-lääne madala kaldega süsteemid muutunud üha populaarsemaks, kuna need vähendavad sageli ballastivajadust, parandades samal ajal katusepinna kasutamist.

Drenaaži ja veevoolu planeerimine

Katuse päikeseenergia projekteerimisel alahinnatakse mõnikord drenaaži planeerimist.

Halvasti paigutatud kinnituskonstruktsioon võib takistada veevoolu ja tekitada lamekatustele tiigid.

Aja jooksul võib seisev vesi kiireneda:

• Membraanide vananemine
• Katuse leke
• Korrosioon
• Struktuurne halvenemine

Professionaalsed katusel olevad PV-paigutused säilitavad seetõttu paigaldusridade vahel õiged äravooluteed.

Olulised drenaažikaalutlused hõlmavad järgmist:

• Katuse kalde suund
• Drenaaži asukoht
• Ülevooluteed
• Hoolduse juurdepääsuteed
• Prahi kogunemise oht

Tugeva vihmasajuga piirkondades muutub drenaaživahe veelgi olulisemaks.

Mõned EPC töövõtjad on selle selgeks õppinud pärast seda, kui avastasid ummistunud drenaažisüsteemid mitu kuud pärast projekti lõpetamist.

Soojuspaisumine ja pikaajaline struktuuristabiilsus

Kaubanduslikud katusel olevad päikesesüsteemid kogevad pidevat soojustsüklit kogu nende kasutusea jooksul.

Metallkonstruktsioonid laienevad päevasel kuumusel ja tõmbuvad kokku jahedamate öiste tingimuste korral. 20–25 aasta jooksul võib see korduv liikumine tekitada ühenduspunktides väsimusstressi.

Alumiinium AL6005-T5 pakub head konstruktsiooni stabiilsust, kuid õige laienemise juhtimine on siiski hädavajalik.

Professionaalsed kujundused hõlmavad tavaliselt järgmist:

• Laienemislüngad
• Liugsiinide ühendused
• Kontrollitud kinnitusmoment
• Paindlikud liigeste struktuurid

Kui soojusliikumist eiratakse, võivad pikaajalised probleemid hõlmata järgmist:

• Kinnitusvahendi lõdvenemine
• Rööpa deformatsioon
• Stressi lõhenemine
• Mooduli klambri nihkumine

Need probleemid arenevad tavaliselt järk-järgult, mitte kohe, mistõttu on insenerikogemus katusel fotoelektriliste konstruktsioonide projekteerimisel väga oluline.

Tuleohutus ja kaablihaldus

Kuna kaubanduslik katuseelektroonika võimsus kasvab jätkuvalt, muutuvad tuleohutusstandardid paljudes riikides karmimaks.

Kaasaegsed päikesepatareide ballastisüsteemid peavad arvestama:

• Tulekahju juurdepääsu koridorid
• Kaabli marsruutimise ohutus
• Maanduse järjepidevus
• Juurdepääs hädaabi hooldusele

Halb kaablihaldus on madala kvaliteediga katusepaigaldiste puhul üllatavalt tavaline.

Lahtine kaabli marsruut võib lõpuks põhjustada:

• UV-kahjustused
• Isolatsiooni kulumine
• Kokkupuude veega
• Pistiku rike

Professionaalsed EPC-paigaldajad integreerivad tavaliselt paigaldussüsteemi endasse kaablirennid, UV-kindlad klambrid ja kõrgendatud marsruutiteed.

Tugeva tuule ja ranniku katuseprobleemid: kuidas tehnilised ballastisüsteemid riski vähendavad

Mitte kõik katusel olevad päikeseenergia keskkonnad ei ole võrdselt nõudlikud.

Rannikupiirkonnad ja taifuuniohtlikud turud panevad katusel asuvatele fotoelektrisüsteemidele palju suurema pinge alla kui sisemaa nõrga tuulega piirkonnad. Nendes projektides muutub eriti oluliseks paigalduskonstruktsiooni tehniline kvaliteet.

Siin ilmnevad suured erinevused odavate paigaldustarnijate ja inseneritööle keskenduvate tootjate vahel.

Miks on tuuletakistus katusepäikeseenergia puhul nii oluline?

Maapealsed päikesesüsteemid kannavad koormuse otse sügavale vundamendile. Katusesüsteemid töötavad erinevalt.

Lamekatusel on päikesepaneelid täielikult avatud välisele õhuvoolule, tuginedes stabiilsuse tagamiseks peamiselt ballasti kaalule ja aerodünaamilisele juhtimisele.

Tugeva tuule korral võib tõusurõhk kiiresti tõusta.

Taifuunisündmused tekitavad täiendavaid väljakutseid, kuna tuule suund muutub dünaamiliselt. See tähendab, et katusemassiividel võib esineda:

• Negatiivne rõhu tõus
• Turbulentne külgkoormus
• Vibratsiooniväsimus
• Ebaühtlane rõhujaotus

Kui konstruktsioonil puudub aerodünaamiline optimeerimine, muutuvad ballasti nõuded liiga kõrgeks.

Aerodünaamilise tuulesuunaja disain

Kaasaegsetes mitteläbitungivates katusel asuvates päikesepatareide paigaldussüsteemides kasutatakse õhuvoolu käitumise parandamiseks sageli tagumisi tuulesuunajaid.

Nende deflektorite eesmärk ei ole pelgalt kosmeetiline. Nende ülesanne on vähendada turbulentset õhuvoolu moodulite all.

Ilma korraliku õhuvoolu reguleerimiseta võib tuul tekitada päikesepaneelide all tugevaid imemisefekte, suurendades järsult tõstejõudu.

Hästi läbimõeldud deflektorid aitavad:

• Vähendage tagumist turbulentsi
• Madalam tõsterõhk
• Vähendage ballasti nõudlust
• Parandage konstruktsiooni stabiilsust

Mõnes inseneriuuringus vähendas aerodünaamiline optimeerimine ballastivajadust rohkem kui 20%, kuigi tegelikud tulemused varieeruvad olenevalt projekti tingimustest.

Madala kaldenurgaga disainitrendid

Paljud vanemad katusel olevad PV-süsteemid kasutasid energiatootmise maksimeerimiseks suhteliselt järske kaldenurki.

Tänapäeval muutuvad äriliste katuste disaini prioriteedid.

Paljude tööstuslike katuste puhul eelistavad EPC töövõtjad nüüd:

• Madalamad kaldenurgad
• Suurem mooduli tihedus
• Vähendatud kokkupuude tuulega
• Madalam ballasti kaal

See suundumus on eriti nähtav ida-lääne suunaliste katuse päikesepaneelide paigutustes.

Kuigi madala kaldega süsteemid võivad veidi vähendada mooduli tipptasemel tootmise efektiivsust, parandavad need sageli katusel koguenergia tootmist, võimaldades suuremat paigaldustihedust.

Kommertsprojektide puhul on kogu katuse ROI tavaliselt olulisem kui teoreetiline moodulitaseme efektiivsus.

Korrosioonikindlus rannikukeskkonnas

Rannikuprojektid tekitavad veel ühe suure väljakutse: korrosioon.

Soolaga täidetud õhk kiirendab materjali lagunemist, eriti metallist kinnitusdetailides ja halvasti kaitstud terasdetailides.

Seetõttu kasutavad kvaliteetsed katusel olevad PV-süsteemid tavaliselt:

• AL6005-T5 alumiiniumsiinid
• SUS304 roostevabast terasest riistvara
• Anodeeritud pinnatöötlus
• Korrosioonikindlad katted

Madala kvaliteediga kinnitusdetailid võivad paigaldamise ajal alguses tunduda vastuvõetavad, kuid niisketes soolalahustes riknevad palju kiiremini.

Kui ühenduspunktide ümber tekib korrosioon, väheneb konstruktsiooni pikaajaline töökindlus kiiresti.

Tõelised insenertehnilised meetmed, mida kasutatakse tugeva tuulega katuseprojektides

Kogenud EPC töövõtjad rakendavad tavaliselt mitut inseneristrateegiat samaaegselt, selle asemel, et tugineda ainult ballasti kaalule.

Tüüpilised tugevdamismeetodid hõlmavad järgmist:

• Täiustatud perimeetri ballast
• Täiendavad tuulesuunajad
• Mooduli vähendatud kaldenurk
• Optimeeritud reavahe
• Tugevdatud raudteeühendused
• Täiustatud struktuurne kinnitus

Mõnes rannikuprojektis jagavad insenerid ka katusemassiivid eraldi aerodünaamilisteks tsoonideks, et rõhujaotust paremini hallata.

Seda tüüpi projektispetsiifiline tehniline optimeerimine on muutumas üha olulisemaks, kuna kaubanduslikud katusel olevad PV-süsteemid laienevad.

Ida-lääne vs lõunapoolse ballasti paigutus: milline disain on parem?

Massiivi õige paigutuse valimine mõjutab oluliselt katuse jõudlust, ballasti nõudlust, paigaldustihedust ja projekti ökonoomilisust.

Kaubanduslike katuste puhul on kaks kõige levinumat lähenemisviisi:

• Lõunapoolsed kallutussüsteemid
• Ida-lääne madala kaldega süsteemid

Kumbki lähenemisviis pole üldiselt parem. Parim lahendus sõltub projekti prioriteetidest ja katusetingimustest.

Lõunapoolse paigutuse eelised

Traditsiooniliselt domineerisid lõunapoolsed massiivid kaubanduslike katusel asuvate PV-projektide puhul, kuna need maksimeerivad päikesevalgust päikesevalguse tipptundidel.

Eelised hõlmavad järgmist:

• Kõrgem tipptootmise väljund
• Talvise tootmise tugev jõudlus
• Tuttavad insenerprojekti standardid
• Lihtne elektri planeerimine

Kuid lõunapoolsed süsteemid nõuavad üldiselt:

• Suurem reavahe
• Kõrgemad kaldenurgad
• Rohkem ballasti kaalu
• Suurem tuul

Need piirangud muutuvad ruumipiirangutega ärikatustel märgatavamaks.

Ida-Lääne ballasti paigutuse eelised

Ida-Lääne süsteemid on muutunud üha populaarsemaks suurte äri- ja tööstuskatuste jaoks.

See paigutus asetab moodulid vastamisi suhteliselt madala kaldenurgaga.

Disain pakub mitmeid olulisi eeliseid:

• Suurem katusekasutus
• Vähendatud ridadevaheline varjutus
• Madalamad ballasti nõuded
• Parem aerodünaamiline käitumine
• Tasakaalustatum päevane võimsus

Kuna ridade vahekaugust saab oluliselt vähendada, suureneb katusele paigaldatud koguvõimsus sageli.

Logistikakeskuste ja tehaste katuste puhul võib see projekti üldist majanduslikkust oluliselt parandada.

Kaalutlused äriliste katusekatete ROI-ga

Kommunaalteenuste mastaabis maapealsete päikeseenergiaprojektide puhul on sageli esmane eesmärk üksikute moodulite väljundi maksimeerimine.

Kaubanduslikud katused toimivad erinevalt.

Enamikku C&I katuseprojekte piirab pigem saadaolev katusepind kui moodulite saadavus.

Seetõttu hindavad EPC töövõtjad üha enam:

• Kogu katusepõlvkond
• Paigaldamise tihedus
• Struktuurse koormuse efektiivsus
• Omatarbimise sobitamine
• Projekti tasuvusaeg

Ida-lääne süsteemid toimivad nendes kategooriates sageli hästi, eriti päevase tööstusliku elektritarbimise profiilide puhul.

Milline paigutus on tänapäeval levinum?

Praegused turusuundumused näitavad, et ida-lääne ballasti päikesepatareide paigaldussüsteemid levivad suurte ärikatete jaoks.

See kehtib eriti järgmistes kohtades:

• Laohoonete katused
• Jaotuskeskused
• Suured tootmistehased
• Lamedad logistikarajatised

Sellegipoolest on lõunapoolsed süsteemid endiselt levinud, kui:

• Katuse pindala on piisav
• Prioriteediks on maksimaalne tipptoodang
• Lume valamine on oluline
• Kohalik elektrihind soosib keskpäevast tootmist

Lõppkokkuvõttes peaks professionaalne katusealune PV projekteerimine hindama mõlemat paigutust projekteerimisetapis, selle asemel, et rakendada igale projektile standardlahendust.

Sertifikaadid ja materjalistandardid, mida B2B ostjad peaksid kontrollima

Kaubanduslike katusel asuvate fotoelektriliste projektide puhul peaks kinnituskonstruktsioon töötama rohkem kui 20 aastat pideva välistingimustega kokkupuute korral. Paljud hankeotsused tehakse siiski eelkõige lühiajalise hinnavõrdluse põhjal.

Kogenud EPC töövõtjad teavad, et selline lähenemine võib hiljem kalliks muutuda.

Materjali kvaliteet, tootmise järjepidevus ja sertifitseerimisstandardid mõjutavad otseselt:

• Konstruktsioonide usaldusväärsus
• Paigaldamise efektiivsus
• Pikaajaline korrosioonikindlus
• Hooldussagedus
• Projekti garantiirisk

Sel põhjusel hindavad inseneriteadusele keskendunud ostjad tavaliselt palju rohkem kui põhipakkumishind.

Miks materjali kvaliteet mõjutab otseselt elutsükli kulusid?

Katusele paigaldatav päikesepatarei süsteem töötab pidevalt UV-kiirguse, termilise tsükli, vihmavee, tuulevibratsiooni ja keskkonnasaaste all.

Halvemad materjalid võivad siiski läbida lühiajalised paigalduskontrollid, kuid aja jooksul aeglaselt halvenevad.

Madala kvaliteediga komponentidest põhjustatud tavalised pikaajalised probleemid on järgmised:

• Kinnitusvahendite korrosioon
• Rööpa deformatsioon
• Klambri lõhenemine
• Ühenduse lõdvenemine
• Galvaaniline korrosioon
• Enneaegne struktuurne väsimus

Kui katusekorrosioon algab, muutub hooldus palju keerulisemaks, kuna juurdepääs katusele tekitab tööjõu- ja ohutuskulusid.

Seetõttu seavad kaubanduslikud katuseprojektid üha enam esikohale elutsükli väärtust, mitte ainult esialgset hankesäästu.

AL6005-T5 alumiiniumsulami eelised

AL6005-T5 alumiiniumisulamit kasutatakse laialdaselt tehnilistes ballastilistes päikesepatareide paigaldussüsteemides, kuna see pakub tugevat tasakaalu konstruktsiooni jõudluse ja kaalutõhususe vahel.

Võrreldes tavapäraste süsinikterasest konstruktsioonidega pakub alumiinium katusepaigaldistele mitmeid eeliseid.

• Madalam transpordi kaal
• Lihtsam katusel käsitlemine
• Tugev korrosioonikindlus
• Hea mehaaniline tugevus
• Pikk vastupidavus välistingimustes

Paigaldajate jaoks parandavad kergemad konstruktsioonikomponendid ka paigalduskiirust ja vähendavad töötajate väsimust katusel paigaldamise ajal.

Teine oluline eelis on korrosioonikindlus. Alumiinium moodustab loomulikult oksiidikaitsekihi, aidates parandada pikaajalist välistingimuste stabiilsust niiskes keskkonnas.

See muutub eriti väärtuslikuks rannikualade tööstusprojektides, kus korrosiooniga kokkupuude on oluliselt agressiivsem.

Miks on SUS304 roostevabast terasest kinnitusdetailid olulised?

Kinnitusdetailid on katusel asuva päikesesüsteemi ühed väiksemad komponendid, kuid need on ka kõige olulisemad.

Madala kvaliteediga poldid võivad paigaldamise ajal alguses identsed välja näha, kuid nende pikaajaline jõudlus võib oluliselt erineda.

Tavaliselt eelistatakse SUS304 roostevabast terasest riistvara, kuna see pakub:

• Suurepärane roostevastane jõudlus
• Kõrge välistingimustes vastupidavus
• Stabiilne mehaaniline tugevus
• Vähendatud hooldusrisk

Kaubanduslike katuseprojektide puhul on ühenduse töökindlus väga oluline, kuna vibratsioon, soojuspaisumine ja tuulekoormus mõjutavad pidevalt kinnituspunkte.

Kui kinnitusdetailid aja jooksul korrodeeruvad või lõdvenevad, väheneb konstruktsiooni stabiilsus järk-järgult.

Rannikuäärsete rajatiste puhul võidakse mõned projektid sõltuvalt keskkonnaga kokkupuute tingimustest isegi üle minna kõrgema korrosioonikindlusega materjalidele.

Rahvusvaheliste kaubanduslike päikeseenergiaprojektide peamised sertifikaadid

Ülemaailmsed EPC töövõtjad ja turustajad nõuavad enne paigaldussüsteemide tarnijate heakskiitmist üha enam rahvusvaheliselt tunnustatud sertifikaate.

Need sertifikaadid aitavad kontrollida:

• Tootmiskvaliteedi kontroll
• Materjali konsistents
• Konstruktsiooni ohutusstandardid
• Vastavuse testimine
• Jälgimissüsteemid

Rahvusvahelistes PV projektides nõutavad ühised sertifikaadid on järgmised:

• TUV sertifikaat
• ISO9001 kvaliteedijuhtimine
• SGS materjali testimine
• CE vastavus

Paljude EPC ettevõtete jaoks on sertifitseerimise läbivaatamine nüüd tarnijate kvalifitseerimise protseduuride standardne osa.

Suurte äriprojektide puhul võib dokumentatsiooni kvaliteet mõjutada hankeotsuseid peaaegu sama palju kui hinnakujundus.

Miks on tootmise jälgitavus muutumas olulisemaks?

Kuna katusel olevad fotoelektrijaamade projektid muutuvad suuremaks ja tehniliselt nõudlikumaks, soovivad ostjad üha enam tootmise jälgitavust.

See hõlmab järgmist:

• Materjalide partiide dokumendid
• Ekstrusiooni kvaliteedikontroll
• Pinnatöötluse dokumentatsioon
• Mehaaniliste katsete aruanded
• Kinnitusdetailide hankimise kontrollimine

Professionaalsed tootjad säilitavad tavaliselt ranged kvaliteedikontrollisüsteemid kogu tootmise vältel, selle asemel, et tugineda ainult lõppkontrollidele.

See on eriti oluline turustajate ja EPC töövõtjate jaoks, kes haldavad mitme MW projektide torujuhtmeid mitmes riigis.

Levinud vead lamekatusega ballast päikeseenergiaprojektides

Kaubanduslikud katuse päikesesüsteemid on viimase kümnendi jooksul märkimisväärselt paranenud, kuid paigaldusvigu tuleb ikka ette sageli, eriti agressiivselt odavate projektide puhul.

Paljud neist probleemidest on õige inseneri planeerimisega välditavad.

Katuse koormuse piirangute eiramine

Üks tõsisemaid vigu on katusekoormuse piirangute alahindamine.

Kuna ballastisüsteemid sõltuvad jaotatud kaalust, eeldavad paigaldajad mõnikord, et katus saab sellega tõenäoliselt hakkama.

See ei ole professionaalne insenertehniline lähenemine.

Ülekoormusoht muutub tõsisemaks, kui:

• Hooned on vanemad
• Konstruktsioonijoonised on puudulikud
• Varasemad katusemuudatused on olemas
• Vee tiikimine juba toimub

Mõnede moderniseerimisprojektide puhul on liigne ballastikoormus nõudnud kallist konstruktsiooni tugevdamist pärast seda, kui paigaldamise kavandamine oli juba lõpetatud.

Valed tuuletsooni arvutused

Tuulekoormuse vead on endiselt üks levinumaid katuse päikesepaneelide konstruktsioonitõrgete põhjuseid kogu maailmas.

Sageli ilmnevad probleemid, kui paigaldajad:

• Kasutage üldiseid ballastiarvutusi
• Ignoreeri katuseserva tõstmise tsoone
• Alahinnake kohalikku tuule kokkupuudet
• Aerodünaamilise disaini optimeerimine ebaõnnestus

Taifuuniohtlikes piirkondades võivad isegi suhteliselt väikesed valearvestused põhjustada väga suuri tõstejõu erinevusi.

Professionaalne katusealune PV inseneritöö peaks alati kasutama projektipõhist tuuleanalüüsi, mitte varasematest paigaldustest kopeeritud eeldusi.

Katuse äravoolusüsteemide blokeerimine

Drenaaži takistus on veel üks üllatavalt levinud probleem.

Halvasti planeeritud paigaldusskeem võib segada:

• Drenaažiteed
• Ülevoolusüsteemid
• Hoolduse juurdepääsuteed

See võib lõpuks tekitada konstruktsiooni ümber seisva vee kogunemise.

Pikaajaline punnitamine võib kiirendada:

• Katusemembraani vananemine
• Lekke areng
• Korrosioon
• Struktuurne halvenemine

Professionaalsed EPC meeskonnad kontrollivad üldiselt enne paigutuse kujundamist katuse drenaaži käitumist.

Madala kvaliteediga kinnitusdetailide kasutamine

Tavaliselt ei ilmne kinnitusdetailide kvaliteediprobleemid kohe pärast paigaldamist.

Selle asemel arenevad tõrked järk-järgult mitme aasta jooksul:

• Korrosioon
• Termorattasõit
• Tuule vibratsioon
• Niiskuse kokkupuude

Halvem riistvara võib esialgu hankekulusid veidi vähendada, kuid pikaajalised hoolduskulud võivad selle säästu kiiresti ületada.

Tehnikatasemel katusel asuvate fotoelektriliste süsteemide puhul ei tohiks kinnitusdetailide kvaliteeti kunagi käsitleda teisejärgulise probleemina.

Halb kaablihalduse planeerimine

Kaablihalduse kvaliteet mõjutab tugevalt pikaajalist katuse töökindlust.

Halb marsruut võib kahjustada kaableid:

• Seisev vesi
• UV-kiirgus
• Mehaaniline hõõrdumine
• Teravad metallist servad
• Loomade sekkumine

Professionaalsed paigaldused integreerivad tavaliselt:

• Kõrgendatud kaablite marsruut
• UV-kindlad klambrid
• Spetsiaalsed kaablirennid
• Puhastage hoolduse juurdepääsuteed

Hästi korraldatud katusekaablite haldamine parandab ka tulevase kontrolli tõhusust.

Kuidas EPC töövõtjad saavad optimeeritud liiteseadisega paigalduse konstruktsiooniga projektikulusid vähendada

Projekti maksumuse vähendamine ei tähenda alati kõige odavama kinnitussüsteemi ostmist.

Kaubanduslike katusel asuvate päikesepatareide puhul annab tehniline optimeerimine sageli suurema pikaajalise säästu kui madal esialgne hankehind.

Paigaldusaja vähendamine MW kohta

Paigalduskiirus mõjutab otseselt EPC kasumlikkust.

Hästi läbimõeldud lamekatuse päikeseballasti paigaldussüsteem võib vähendada:

• Katuse ettevalmistustööd
• Paigaldamise keerukus
• Veekindlad raviprotseduurid
• Töönõuded

Eelmonteeritud konstruktsioonikomponendid parandavad ka kasutuselevõtu tõhusust, eriti suurte laoprojektide puhul.

Mitme MW kommertspaigaldiste puhul võib isegi tagasihoidlik paigalduse tõhususe parandamine oluliselt säästa tööjõudu.

Madalamad hüdroisolatsiooni remondikulud

Katuse lekkevaidlused on kallid mitte ainult rahaliselt, vaid ka operatiivselt.

Müügijärgne veekindel tõrkeotsing võib hõlmata järgmist:

• Täiendavad objekti kontrollid
• Katusemembraanide remont
• Töö katkestus
• Kliendisuhete kahjustamine

Mitteläbilaskvad liitesüsteemid aitavad neid pikaajalisi kohustusi märkimisväärselt vähendada.

Lihtsustatud logistika ja konteinerite laadimine

Kaasaegsed katuseelektrijaama projektid keskenduvad üha enam logistika tõhususele.

Optimeeritud konstruktsiooniprojekt võib vähendada:

• Saatmise maht
• Konteinerite jäätmeruum
• Materjali käsitsemise raskus
• Kohapealne sorteerimise aeg

Rahvusvahelisi saadetisi haldavate ülemaailmsete EPC töövõtjate jaoks mõjutab logistika optimeerimine otseselt projekti üldist kulude kontrolli.

Standardiseeritud komponentide loend

Edasimüüjad ja EPC-ettevõtted eelistavad kõrge komponentide ühilduvusega süsteeme, kuna standardiseeritud inventar vähendab töö keerukust.

Universaalsete klambrite, siinide ja konstruktsioonitarvikute kasutamine mitme katuseprojekti puhul aitab lihtsustada:

• Laohaldus
• Varuosade varu
• Paigaldaja koolitus
• Tuleviku hooldustoetus

See on üks põhjus, miks modulaarsed liiteseadiste kinnitussüsteemid koguvad jätkuvalt populaarsust laiaulatuslikul kaubanduslikul kasutuselevõtul.

Kuidas valida usaldusväärne liiteseadis päikesepaneelide tootja

Mitte kõik päikesepaneelide tarnijad ei tegutse samal inseneritasemel.

Mõned tootjad konkureerivad peamiselt hinna pärast, teised aga keskenduvad pikaajalisele konstruktsiooni töökindlusele ja EPC-projektide toele.

Äriliste katuseprojektide puhul muutub erinevus väga oluliseks.

Tehnilise võimekuse hindamine

Professionaalne paigaldustootja peaks esitama rohkem kui põhitoote joonised.

Tehnilise toe võimalused võivad hõlmata järgmist:

• Tuulekoormuse arvutused
• Struktuurianalüüsi aruanded
• Projektipõhine ballasti optimeerimine
• CAD paigutuse joonised
• BIM-i ühilduvus
• Drenaaži planeerimise soovitused

Tugev inseneritugi vähendab sageli projekti riski nii projekteerimise kui ka paigaldamise etapis.

Tootmiskvaliteedi hindamine

Tootmise järjepidevus mõjutab otseselt paigalduskvaliteeti.

Halb ekstrusiooni täpsus või aukude ebatäpne paigutus võib põhjustada:

• Paigaldamise viivitused
• Joondamise probleemid
• Kinnitusvahendite stressiprobleemid
• Välja muutmise nõuded

Professionaalsed tootjad hooldavad tavaliselt:

• Ekstrusiooni ranged tolerantsid
• Pinnatöötluse kontroll
• Kinnitusdetailide kvaliteedi kontroll
• Materjalide jälgimise süsteemid

Tarneahela töökindlus

Kaubandusliku katuse päikeseenergia puhul on tarnekindlus väga oluline.

Ehitusgraafikud on sageli tihedalt kooskõlastatud:

• Mooduli kohaletoimetamine
• Inverteri paigaldus
• Elektrienergia alltöövõtjad
• Katusele juurdepääsuaknad

Paigaldusstruktuuri kohaletoimetamise hilinemine võib mõjutada kogu EPC ajakava.

Seetõttu hindavad paljud rahvusvahelised ostjad nüüd järgmist:

• Tootmisvõimsus
• Juhtimisaja stabiilsus
• Ekspordi kogemus
• Pakendamisstandardid
• Konteinerite laadimise optimeerimine

Miks eelistavad EPC töövõtjad ühekordseid tarnijaid?

Eraldi inseneribüroode, tootjate ja logistikateenuste pakkujate haldamine suurendab suhtluse keerukust.

Päikesepatarei paigaldustarnijad aitavad lihtsustada:

• Tehniline side
• Tehnilised revisjonid
• Hangete koordineerimine
• Saatmise juhtimine
• Müügijärgne tugi

Kiiresti arenevate äriliste katuseprojektide puhul võib integreeritud tugi oluliselt parandada täitmise tõhusust.

Miks valivad ülemaailmsed EPC töövõtjad TopFence'i päikesepatarei paigaldussüsteemid

Kuna katusel olevad fotoelektriliste projektide projektid muutuvad suuremaks ja tehniliselt nõudlikumaks, eelistavad EPC töövõtjad üha enam tarnijaid, kes ühendavad insenerivõime ja stabiilse tootmiskvaliteedi.

TopFence keskendub kaubanduslikele ja tööstuslikele fotogalvaanilistele paigaldussüsteemidele, mis on mõeldud reaalsete paigaldustingimuste jaoks, mitte puhtalt teoreetilistele konstruktsioonimudelitele.

Tehnoloogiale orienteeritud tootearendus

Kaasaegsed katuseprojektid nõuavad enamat kui tavaline paigaldusriistvara.

TopFence ballasti päikesepatarei paigaldussüsteemid on välja töötatud rõhuasetusega:

• Paigaldamise efektiivsus
• Tuuletakistuse optimeerimine
• Veekindel katuse kaitse
• Konstruktsiooni stabiilsus
• Pikaajaline vastupidavus välistingimustes

Ettevõte optimeerib pidevalt aerodünaamilist jõudlust, et aidata vähendada tarbetut ballastinõudlust, säilitades samas projekti ohutuse.

Kvaliteetsed materjalistandardid

TopFence süsteemid kasutavad tavaliselt:

• AL6005-T5 alumiiniumisulamist
• SUS304 roostevabast terasest kinnitusdetailid
• Korrosioonikindel pinnatöötlus
• Ranged kvaliteedikontrolli protseduurid

Need materjalistandardid aitavad parandada pikaajalist töökindlust nõudlikes katusekeskkondades, sealhulgas rannikuäärsetes tööstuspiirkondades.

Kohandatud ehitustehniline tugi

Ärilised katuseprojektid järgivad harva identseid tingimusi.

TopFence pakub projektile orienteeritud inseneriabi, sealhulgas:

• Liiteseadise optimeerimise analüüs
• Tuulekoormuse arvutused
• CAD-struktuuride paigutused
• Konteinerite laadimise planeerimine
• Paigaldussoovitused

See tugi aitab EPC töövõtjatel parandada projekti tõhusust, vähendades samal ajal paigaldamise ebakindlust.

EPC ja turustajate globaalne tarnevõimalus

Turustajate ja suurte EPC töövõtjate jaoks on tarne stabiilsus väga oluline.

TopFence toetab:

• Kommertstellimused hulgi
• OEM/ODM koostöö
• Rahvusvaheline projekti kohaletoimetamine
• Optimeeritud pakendilahendused
• Suuremahuline katusel kasutuselevõtu tugi

Kuna kaubanduslik katuse päikeseenergia laieneb ülemaailmselt, muutuvad insenerikesksed paigalduslahendused projekti pikaajalise edu saavutamiseks üha olulisemaks.

KKK – lamekatusega päikesepatareide liiteseadme kinnitussüsteemid

Q1. Kas lamekatusele saab päikesepaneele paigaldada ilma puurimiseta?

Jah. Lamekatuse päikesepatarei paigaldussüsteem võimaldab fotogalvaanilisi mooduleid paigaldada ilma katusemembraani läbistamata. Konstruktsioonis kasutatakse ankrupoltide asemel ballastikaalu ja aerodünaamilist stabiilsust.

Q2. Kui palju ballasti kaalu tavaliselt vaja on?

Ballastnõuded varieeruvad sõltuvalt tuule kiirusest, hoone kõrgusest, katuse kokkupuutest, kaldenurgast ja kohalikest ehitusstandarditest. Iga projekti jaoks on vaja professionaalseid konstruktsiooniarvutusi, kuna katusetingimused erinevad oluliselt.

Q3. Kas liiteseadiste kinnitussüsteemid on taifuunipiirkondades ohutud?

Tehnikatasemel ballastisüsteemid võivad korralikult projekteerimisel tugeva tuulega piirkondades ohutult töötada. Tuuletunneli optimeerimine, aerodünaamilised deflektorid, servatsooni tugevdamine ja korralikud ballastiarvutused on taifuuniohtlikes piirkondades olulised.

Q4. Kas ballastisüsteemid kahjustavad katusemembraane?

Õigesti kavandatud süsteemid kasutavad kaitsvaid EPDM-kummist padjandeid, et vähendada otsest survet ja hõõrdumist. Võrreldes läbitungimissüsteemidega pakuvad ballastikonstruktsioonid üldiselt palju väiksemat hüdroisolatsiooniriski.

Millised katusetüübid sobivad päikesepatareide ballastisüsteemide jaoks?

Ballastsüsteeme kasutatakse tavaliselt:

• Betoonist lamekatused
• TPO membraankatused
• PVC katused
• EPDM katused
• Bituumen lamekatused

Enne paigaldamist tuleb aga alati hinnata konstruktsioonikoormust.

Miks muutuvad ida-lääne paigutused populaarsemaks?

Ida-läänesuunalised paigutused parandavad katuse kasutamist, vähendavad ridade vahesid ja sageli vähendavad ballasti nõudlust. Paljude kaubanduslike katuste puhul tagavad need parema koguenergiatiheduse ja parema projekti ROI-d.

Järeldus

Kaubanduslik katuse päikeseenergia tööstus areneb kiiresti ja sellega koos muutuvad ka paigaldussüsteemide ootused.

Tänapäeval ei peeta lamekatuse päikesepatarei paigaldussüsteemi enam lihtsalt "puurimiseta alternatiiviks". Sellest on saanud terviklik insenerilahendus, mis keskendub:

• Veekindel katuse kaitse
• Paigaldamise efektiivsus
• Tuuletakistuse optimeerimine
• Pikaajaline struktuurne töökindlus
• Elutsükli kulude vähendamine

EPC töövõtjate jaoks võib õige liiteseadise päikesepatareisüsteemi valimine oluliselt vähendada projekti riski, parandades samal ajal ehituse tõhusust ja klientide rahulolu.

Turustajate ja ärihoonete omanike jaoks tagavad inseneritasemel kinnitussüsteemid tugevama pikaajalise tööstabiilsuse ja väiksema hooldusvajaduse kogu PV projekti elutsükli jooksul.

Kuna katusel asuvate päikesepatareide kasutuselevõtt laieneb kogu maailmas tehastes, ladudes, logistikakeskustes ja tööstusrajatistes, on professionaalselt konstrueeritud mitteläbilaskvatel kinnitussüsteemidel kaubanduslikus fotogalvaanilises infrastruktuuris üha olulisem roll.

Kas vajate oma järgmise katusel PV projekti jaoks tehnilist laadi liiteseadise päikesepatarei paigaldamise lahendust?

TopFence pakub kohandatud läbitungimatuid katusele päikesepatarei paigaldamise lahendusi ülemaailmsetele EPC töövõtjatele, edasimüüjatele ja kaubanduslikele PV arendajatele.

Tugiteenuste hulka kuuluvad:

• Projektipõhine ballasti optimeerimine
• Tuulekoormuse arvutamise tugi
• CAD paigutuse joonised
• OEM/ODM tootmine
• Konteinerite laadimise optimeerimine
• Globaalne logistika koordineerimine
• Tehniline insenerikonsultatsioon

Olenemata sellest, kas plaanite lao katusele paigaldamist, tööstusliku tehase päikeseenergiaprojekti või laiaulatuslikku kaubanduslikku PV kasutuselevõttu, võib usaldusväärse inseneripartneri valimine projekti pikaajalises toimimises oluliselt muuta.
