Kuidas paigaldada päikesepaneel katusele?

Päikeseelektrijaama paigaldamine võib tuua väga palju eeliseid, näiteks säästa elektriarvetelt või isegi neist täielikult loobuda.

Päikeseenergia paljude mugavuste nautimiseks on selle paigaldamine katusele esmalt kõige kuluefektiivsem variant.

Päikesepaneeli katusele paigaldamise juhend

Siit leiate kogu vajaliku teabe alates vajalikest komponentidest ja materjalidest kuni parimate paigalduskohtade ja samm-sammuliste kasutusjuhisteni. Võtke fikseeritud paigalduskomponent koosL-jaladja näiteks juhtsiinid. Fikseeritud päikesepaneelide paigaldamiseks vajalikud komponendid sõltuvad suuresti tootjast, kuid need on enam-vähem samad mis tahes päikesepaneelide paigaldusviisi puhul. Täielik komplekt sisaldab komponente, inverteri juhtmeid, MC4 pistikuid, L tihvte + juhtsiinid, alumiiniumisulamist kronsteine ​​jne ning mis kõige tähtsam, ehitustööriistu. Seda tüüpi paigaldussüsteemides peate puurida ühendusosadesse augud ja kinnitama need paigaldusjuhikutele, et tagada kogu konstruktsiooni tugev paigaldamine katusele. Tugikonsoolide paigalduskomplektide komplekt vastab sellele paigaldusnõudele. Muud paigaldusmeetodid hõlmavad poltide paigaldamist ja surveplokkide paigaldamist. Lisaks nendele tuleb ette valmistada ka järgmised tööriistad: • Mutrivõti • Set kandiline • Veekindel tent jne.

Selles korpuses on kasutatud L-kujuliste jalgade ja juhtsiinidega alumiiniummaterjale. Sellel materjalil on kõrge tugevus, kerge kaal ja korrosioonikindlus. Alumiiniummaterjale on lihtne töödelda nurgamaterjalideks, mis sobivad tavaliste tööriistade ja mitte nii professionaalsete inimeste jaoks. Lisaks ühildub alumiinium enamiku päikesepaneelide raamidega, nii et pered saavad need ise paigaldada, ilma et peaksid professionaale kohale kutsuma.

Järgmised on üksikasjalikud installietapid:

Palun lugege kogu käesolev juhend hoolikalt läbi enne katuse päikesesüsteemi paigaldamist.

*L-jalgade katusekinnituslahenduse paigaldusjuhiste range järgimine vastab toote konstruktsiooninõuetele ja vastab asjakohastele standarditele. Paigaldamisel järgige kindlasti asjakohaseid ohutusnõudeid ja pöörake tähelepanu asjakohastele piirkondlikele eeskirjadele.

Paigaldajad peaksid järgima järgmisi norme.

1. Järgige kõiki kohaldatavaid kohalikke või riiklikke ehitusnorme, sealhulgas kõiki, mis võivad käesolevat juhendit asendada;

2. Veenduge, et sellised tooted nagu kronsteinid sobivad konkreetsete paigalduste ja paigalduskeskkondade jaoks;

3. Palun kasutage meie ettevõtte pakutavaid tarvikuid ja kaasasolevaid paigaldustööriistu. (Meie ettevõte ei vastuta asendustarvikuid kasutava ehitamise eest);

4. Kuidas taaskasutada: Järgige kohalikke eeskirju;

5. Töötajate komplekteerimine: tagage vähemalt kaks professionaalset päikesepaneelide paigaldajat;

6. Tagada, et elektriseadmete paigalduse viiksid lõpule professionaalsed elektrikud;

7. Tagada päikesepaneelide massiivi elektriliste komponentide ohutu paigaldamine.

Peamised omadused

a. Kasutatakse peamiselt redelikujuliste värviliste teraskivikatuste jaoks, mida toetavad puittalad või terastalad

b. Kerge disain, vastupidav ja ilus, lihtne kokku panna ja kiiresti paigaldada

c. Sobib igasuguste raamitud ja raamideta päikesepaneelide paigaldamiseks turul

d. Komponendid on tehases eelnevalt kokku pandud ja mõistlikult pakendatud, et säästa kohapeal paigaldusaega

1. Kirjeldus

See süsteem kasutab alumiiniumisulamist tarvikuid,alumiiniumist siinidja roostevabast terasest poldid ning sobib redelikujuliste värviliste teraskivikatuste jaoks, mida toetavad puittalad või terastalad.

Enne süsteemi paigaldamist lugege hoolikalt läbi järgmised paigaldusjuhised. Ja järgige paigaldamise ajal kohalikke seadusi.

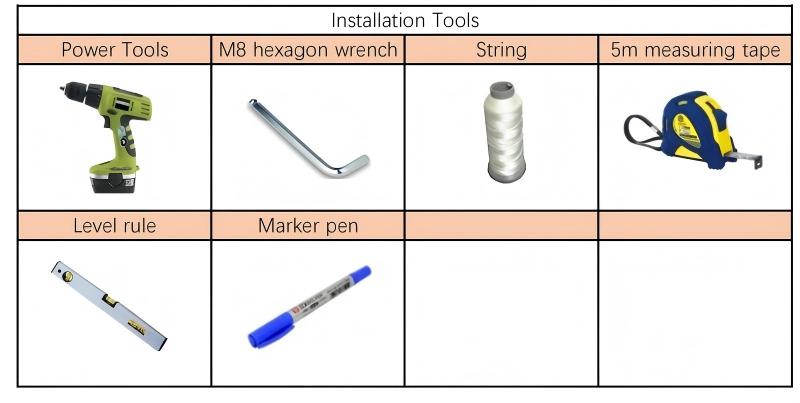

2. Installitööriistad

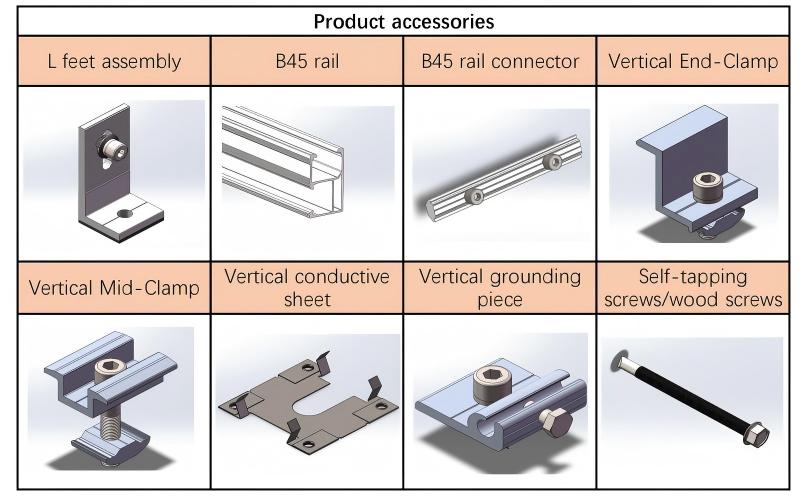

3. Toote tarvikud

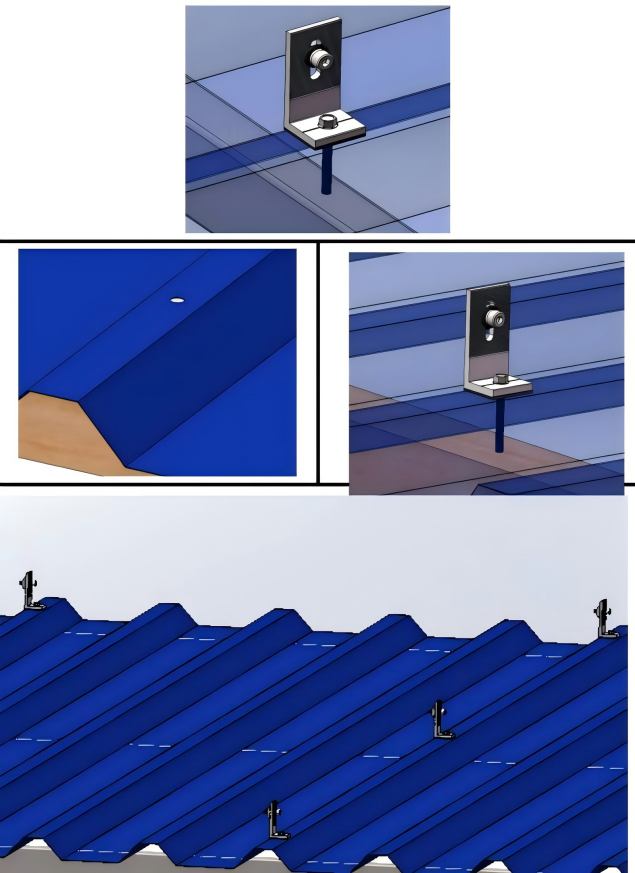

4.1 L-jala paigaldamine

Trapetsikujulise värvi terasplaadi harja asendis L-jalgade komplekti paigaldamiseks ja kinnitamiseks kasutage vastavalt tugitala materjalile isepuuruvaid kruvisid (tugitala on terastala) või puidukruvisid (tugitala on puittala).

PS: Kui trapetsikujulisi terasplaate toetavad purlinid on valmistatud puittaladest, tuleb eelnevalt puukruvide sisestamise hõlbustamiseks puurimistööriista abil värvilistesse terasplaatidesse puurida väike auk φ6mm.

Paigaldage vastavalt joonisele ja paigaldage ülejäänud L-jalgade sõlmed ülaltoodud meetodil.

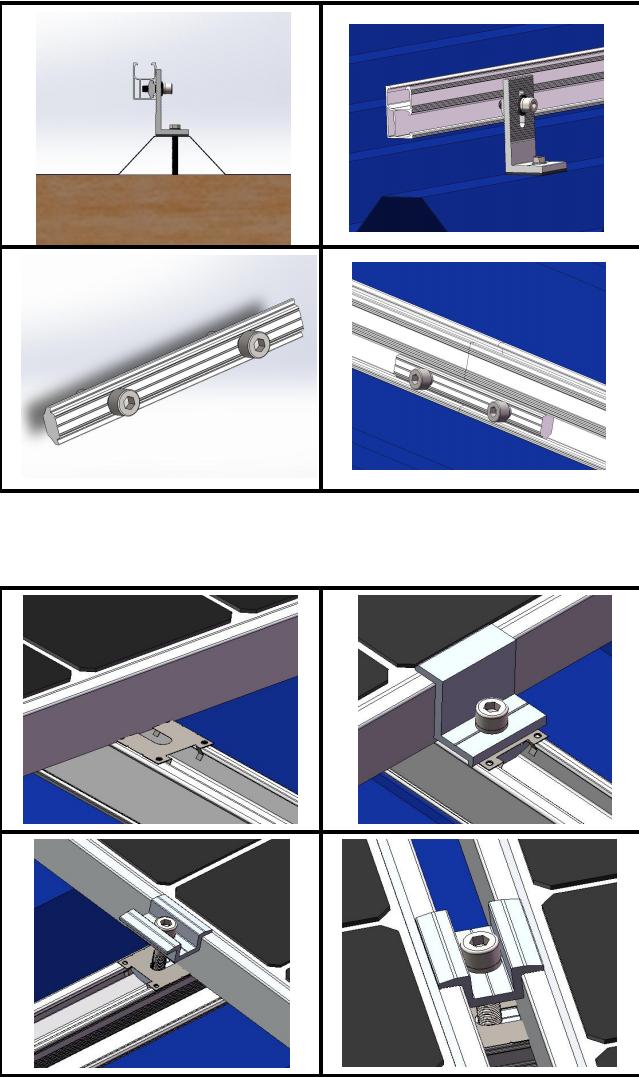

4.2 B45 siini paigaldamine

Reguleerige B45 siini gofreeritud pinna suunda, et see joondaks juba paigaldatud ja fikseeritud L-jalgade komponendi gofreeritud pinnaga, ja kasutage M8 kuuskantvõtit, et pingutada konksu kuuskantpolti rööpa lukustamiseks.

Paigaldage siini pistik siini ühenduskohta ja kasutage M8 kuuskantvõtit, et pingutada rööpaühenduse kuuskantpoldid, et lukustada liigendid mõlemas otsas.

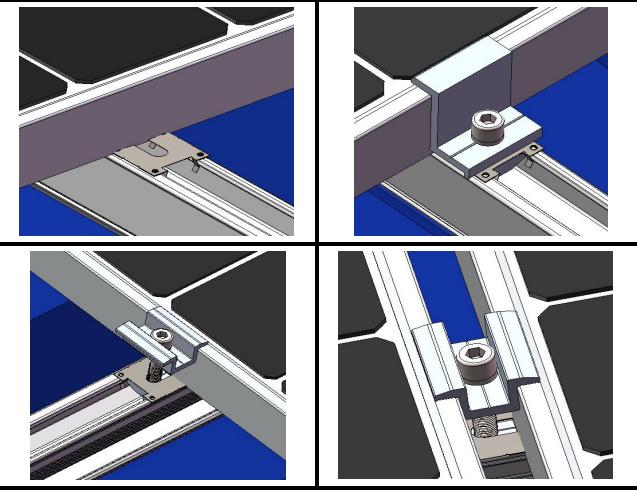

4.3 Päikesepaneelide paigaldamine

Asetage päikesepaneel siinile, reguleerige otsasõlme asendit ja kinnitage see otsaklambriga (juhtiva lehe olemasolul suruge juhtiv leht siini pilusse, reguleerige asendit ja vajutage juhtiva lehe ühte otsa päikesepaneeli metallraamiga).

Pärast keskmise päikesepaneeli positsiooni reguleerimist kinnitage see nupugaKeskklamber(kui see on varustatud juhtiva lehega, suruge juhtiv leht siini pilusse ja pärast asendi reguleerimist kasutage päikesepaneelide metallraame mõlemal küljel, et vajutada juhtiva lehe kahte otsa)

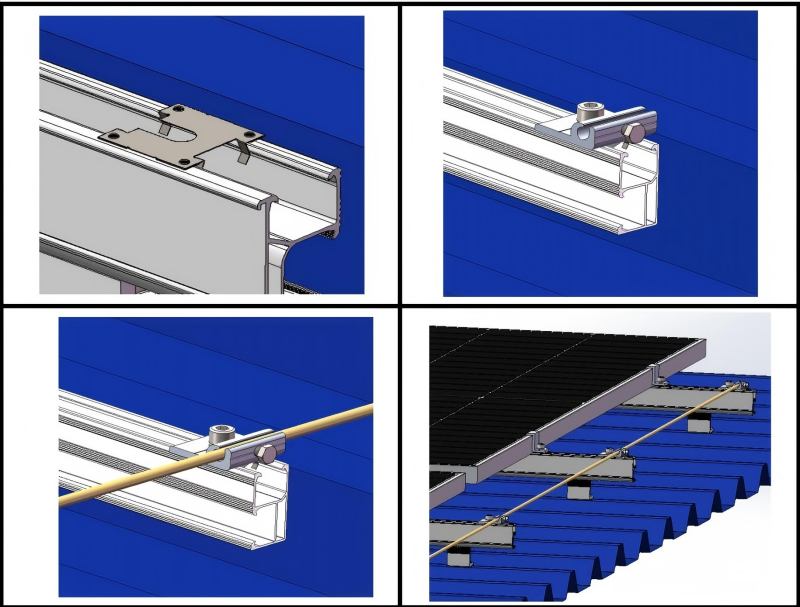

4.4 Maandusliitmiku paigaldamine

(1) Paigaldage juhtiv leht rööpa otsa.

(2) Seejärel paigaldage maanduskomponent.

(3) Paigaldage maandusklambrid ülejäänud siinide otstesse.

(4) Viige vasktraat läbi nende maandusklambrite, pingutage kuuskantpoldid ja lõpuks maandusge maandusvasktraat.
