Tugeva tuulega piirkonna PV tara tugevdamine: insenerijuhend EPC töövõtjatele ja paigaldajatele

Tugeva tuulega PV piirdesüsteemide konstruktsiooni tugevdamise lahendused

Tugevdatud alumiiniumsulamist konstruktsioonid võrreldes traditsioonilise terasega

Materjali valik on üks kriitilisemaid otsuseidPV aia tugevdamine, eriti tugeva tuulega ja söövitavas keskkonnas. Kuigi traditsioonilised tsingitud teraskonstruktsioonid on lühiajaliselt kulutõhusad, kannatavad rannikuäärsetes või niisketes piirkondades sageli kiirenenud lagunemise tõttu. Seevastu kõrgtugevad alumiiniumisulamist süsteemid pakuvad suurepärast tasakaalu kaalu, korrosioonikindluse ja konstruktsiooni jõudluse vahel.

Inseneri vaatenurgast pakub alumiiniumisulam (tavaliselt 6005-T5 või 6063-T6) suurepärast tõmbetugevust, vähendades samal ajal oluliselt vundamendi tühikoormust. See kaalu vähendamine parandab otseselt paigaldamise tõhusust ja vähendab transpordikulusid – see on EPC töövõtjate jaoks, kes juhivad suuremahulisi kasutuselevõttu, peamised kaalutlused.

Kui see on seotudSUS304 roostevabast terasest kinnitusdetailid, alumiiniumkonstruktsioonid moodustavad korrosioonikindla süsteemi, mis suudab taluda üle 720 tunni soolapihustuskeskkonda. Võrreldes kuumtsingitud (HDG) terasega, millel võivad aja jooksul tekkida kattedefektid, tagab see kombinatsioon minimaalse hooldusega pikaajalise vastupidavuse.

Tuulekindluse jaoks optimeeritud postikujundus

Aiapostid toimivad peamiste kandekomponentidena igas päikesekaitsesüsteemis. Tugeva tuulega piirkondades on ebapiisav postikonstruktsioon üks peamisi konstruktsioonitõrgete põhjuseid. Tugevdatud PV aiasüsteemide jaoks on vaja suurema seinapaksusega poste, tavaliselt ≥2,0 mm, et taluda külgmist tuulekoormust paindumisel ja paindumisel.

Sama oluline onkinnitussügavus. Enamiku tugeva tuulega rakenduste puhul on soovitatav minimaalne sügavus 800 mm, kuigi see võib suureneda sõltuvalt pinnasetingimustest ja tuuleklassist. Sügavam kinnitus suurendab vastupidavust ümberminekumomentidele ja tõstejõududele.

Täiustatud kujundused võivad sisaldada ka:

• Mütsikujulised või C-kujulised postiprofiilid suurendavad inertsmomenti
• Betoonile paigaldatud süsteemide tugevdatud alusplaadid
• Pöörlemisvastased funktsioonid väände ebastabiilsuse vältimiseks

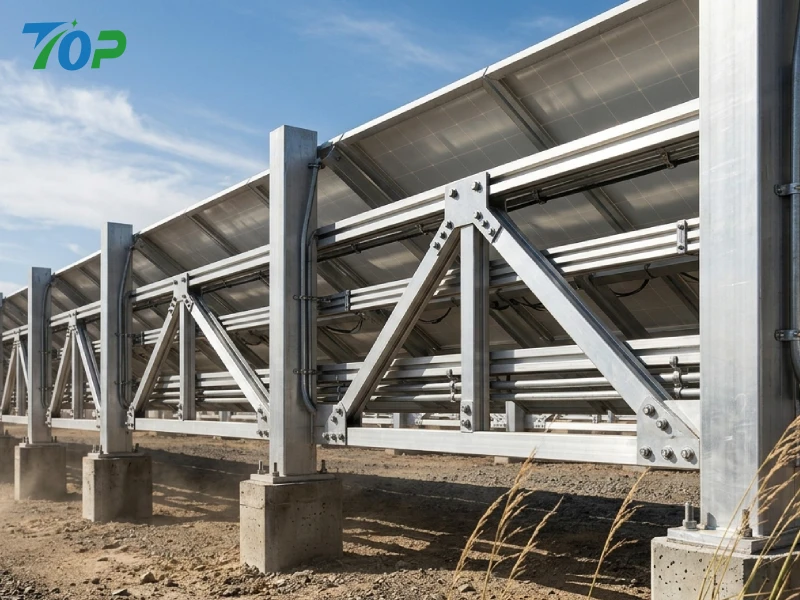

Ristkinnitus ja kolmnurkne tugevduskujundus

Üks tõhusamaid viise konstruktsiooni jäikuse parandamisekstuulekindlad PV piirdesüsteemidon läbi risttugede. Diagonaalelementide kasutuselevõtuga saab koormusi ümber jaotada mitme konstruktsioonielemendi vahel, vähendades märkimisväärselt pingekontsentratsioone kriitilistes punktides.

Kolmnurkne tugevdusgeomeetria on eriti tõhus, kuna see muudab paindejõud telgjõududeks, millele materjalid suudavad tõhusamalt vastu pidada. See disainilahendus minimeerib deformatsiooni tuule rõhu all ja suurendab süsteemi üldist stabiilsust.

EPC töövõtjate jaoks võib eelprojekteeritud tugimoodulite kaasamine lihtsustada ka paigaldamist, vähendades kohapeal tootmisaega, säilitades samal ajal tehnilise täpsuse.

Kõrgtugevad kinnitusdetailid ja kinnitussüsteemid

Kinnitusdetailid jäetakse sageli tähelepanuta, kuid neil on dünaamilise tuulekoormuse korral oluline roll konstruktsiooni terviklikkuse säilitamisel. Tugeva tuulega rakendustes peavad kõik poldid, mutrid ja klambrid olema valmistatudSUS304 või SUS316 roostevaba teraset tagada nii tugevus kui ka korrosioonikindlus.

Pöördemomendi juhtimine on sama oluline. Alati pingutatud poldid võivad aja jooksul lõdveneda, samas kui liiga pingutatud kinnitusdetailid võivad materjali väsida. Pöördemomendiga juhitava paigalduse rakendamine – tavaliselt kalibreeritud momentvõtmete abil – tagab ühtlase eelkoormuse kõikides ühendustes.

Soovitatavad tavad hõlmavad järgmist:

• Lõdvenemisvastaste seibide või lukustusmutrite kasutamine
• Keermelukkuvate ühendite kasutamine kriitilistes ühendustes
• Paigaldusjärgse pöördemomendi kontrollimine

Aerodünaamiline optimeerimine

Lisaks konstruktsiooni tugevdamisele mängib aerodünaamiline disain tuulekoormuse vähendamisel võtmerolli. Tugevad aiapaneelid võivad tekitada märkimisväärse tuuletakistuse, mille tulemuseks on konstruktsioonikomponentide suurem الضغط. Seevastu optimeeritud konstruktsioon võimaldab osalist õhuvoolu, vähendades üldist koormust.

Tõhusad strateegiad hõlmavad järgmist:

• Tutvustame kontrollitud vahekaugusi paneelide vahel
• Kasutades perforeeritud või võrega piirdesüsteeme
• Paneeli kaldenurkade reguleerimine tõmbetegurite minimeerimiseks

Need disaini optimeerimised mitte ainult ei suurenda konstruktsiooni jõudlust, vaid vähendavad ka materjalivajadust, aidates kaasa kulutõhususe ja investeeringutasuvuse parandamisele.

Vundamendi projekteerimine PV piirdeaia stabiilsuse tagamiseks tugeva tuulega piirkondades

Maapealse kinnituse ja betoonvundamendi võrdlus

Valik maanduspostide ja betoonvundamentide vahel mõjutab otseselt süsteemi stabiilsust ja paigalduskiirust. Maapinnale paigaldatavad süsteemid on sobivate pinnasetingimuste korral kiiremini paigaldatavad ja kulutõhusamad, kuid võivad pakkuda piiratud vastupanu väga tugeva tuulega tsoonides.

Kuigi betoonvundamendid on töömahukamad, tagavad need suurepärase kandevõime ja neid soovitatakse kasutada:

• Suure tuulega rannikualad
• Madala kandevõimega pehmed või liivased pinnased
• Projektid, mis nõuavad pikaajalist konstruktsiooni usaldusväärsust

Pinnase seisundi mõju (liiv, savi, kivine maastik)

Pinnase omadused mõjutavad otseselt vundamendi jõudlust. Näiteks liivased pinnased pakuvad halba külgmist takistust ja võivad vajada sügavamat kinnistamist või suuremaid betoonaluseid. Savipinnad võivad pakkuda paremat ühtekuuluvust, kuid võivad olla vastuvõtlikud vee poolt põhjustatud paisumisele ja kokkutõmbumisele.

Kuigi kivine maastik pakub suurt kandevõimet, tekitab paigaldusprobleeme, mis võivad vajada spetsiaalseid puurimisseadmeid. EPC töövõtjate jaoks on enne paigaldamist geotehniliste uuringute läbiviimine hädavajalik sobiva vundamendiprojekti valikul.

Soovitatav vundamendi sügavus ja läbimõõt tuuleklassi järgi

Vundamendi projekt peab olema vastavuses kohalike tuuleklassifikatsioonidega. Üldise juhisena:

• Mõõduka tuule tsoonid: 600–800 mm sügavus
• Tugeva tuulega alad: 800–1200 mm sügavus
• Äärmuslikud tuulealad (taifuuniohtlikud): ≥1200 mm raudbetooniga

Vundamendi läbimõõtu tuleks ka proportsionaalselt suurendada, et vastu seista tõstejõududele, eriti pehmetel muldadel.

Tõusuvastased disainitehnikad

Tugevate tuulte tekitatud tõstejõud võivad kahjustada isegi hästi kavandatud struktuure, kui neid ei käsitleta õigesti. Tõhusate tõusuvastaste strateegiate hulka kuuluvad:

• Betoonvundamenti põimitud ankrupoltide kasutamine
• Sisaldab suurendatud aluste aluseid, et suurendada وزن vastupidavust
• Maandusankrute või spiraalvaiade lisamine täiendava stabiilsuse tagamiseks

Need meetmed on eriti olulised ranniku- ja taifuuniohtlikes piirkondades, kus vertikaalsed tuulejõud võivad olla sama kriitilised kui külgmised koormused.

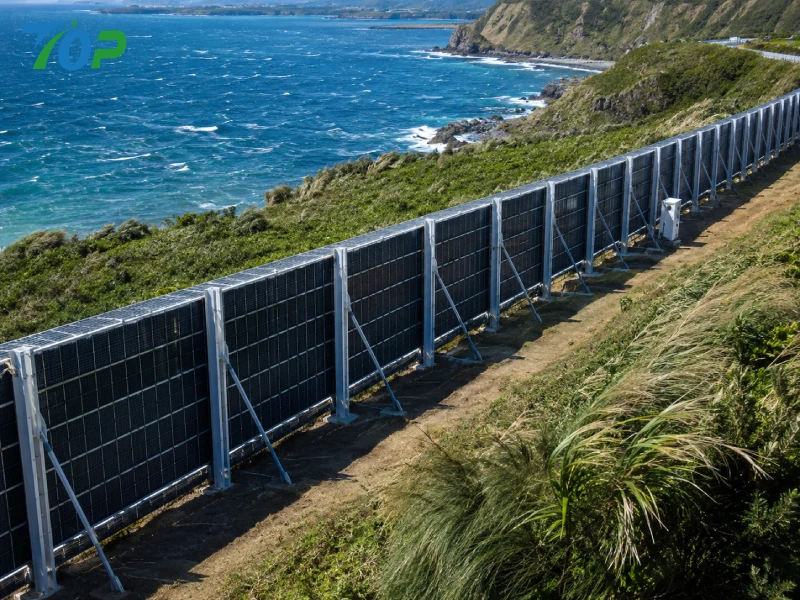

Veekindlus ja korrosioonivastane disain rannikuäärsetes tugeva tuulega keskkondades

Soolapihustuskindlus (≥720 h testistandard)

Rannikukeskkonnas on korrosioon peamine süsteemi eluiga mõjutav tegur. KvaliteetnePV aia tugevdussüsteemidpeavad pikaajalise vastupidavuse tagamiseks läbima vähemalt 720 tunni pikkuse soolapihustuskatse standardid.

See vastupidavuse tase on oluline konstruktsiooni lagunemise vältimiseks ja mehaanilise jõudluse säilitamiseks aja jooksul.

Materjali valik: SUS304 vs SUS316 vs HDG teras

Materjali valik mõjutab oluliselt korrosioonikindlust:

• SUS304:Suurepärase korrosioonikindlusega standardvariant enamiku keskkondade jaoks
• SUS316:Suurenenud vastupidavus väga söövitavatele ranniku- või tööstuspiirkondadele
• HDG teras:Madalam hind, kuid väiksem vastupidavus soolarohketes tingimustes

B2B ostjate jaoks tagab sobiva materjali valimine optimaalse tasakaalu kulude ja jõudluse vahel.

EPDM-i tihendus ja mehaaniline survekujundus

Vee sissepääs võib kahjustada nii konstruktsioonikomponente kui ka elektrisüsteeme. EPDM-kummist tihend koos mehaanilise kokkusurumisega tagab ühenduskohtade ja paigaldusliideste usaldusväärse veekindluse.

See disain tagab pikaajalise tihendusvõime isegi termilise paisumise ja kokkutõmbumise korral.

Pikaajaline vastupidavus vs hoolduskulud

Kuigi kõrgema kvaliteediga materjalid ja tugevdusstrateegiad võivad suurendada esialgseid kulusid, vähendavad need oluliselt hooldussagedust ja vahetusvajadusi. EPC töövõtjate ja turustajate jaoks tähendab see madalamaid elutsükli kulusid ja paremat projekti kasumlikkust.

Lõppkokkuvõttes investeerides tugevassePV aia tugevdaminelahendused on strateegiline otsus, mis suurendab süsteemi töökindlust, minimeerib riske ja pakub suure tuulega keskkondades parimat ROI-d.

Paigaldamise tõhususe optimeerimine EPC-töövõtjatele

Eelmonteeritud komponendid kohapealse töö vähendamiseks

Tugeva tuulega piirkondade projektide puhul ei seisne paigaldamise tõhusus ainult kiiruses – see mõjutab otseselt projekti maksumust, tööjõu jaotust ja riskipositsiooni. Üks tõhusamaid strateegiaid tõhususe suurendamiseksPV aia tugevdaminesüsteemid on eelmonteeritud komponentide kasutamine. Viies keerukad montaažiprotsessid ehitusplatsilt tehasesse, saavad EPC töövõtjad oluliselt vähendada kohapealset tööaega ja minimeerida inimlikke eksimusi.

Eelmonteeritud moodulid sisaldavad tavaliselteelpuuritud alumiiniumsiinid, integreeritud klambrid, ja eelkonfigureeritud postiühendused. Selline lähenemine tagab järjepideva kvaliteedikontrolli ja võimaldab paigaldusmeeskondadel keskenduda pigem positsioneerimisele ja ankurdamisele kui komponentide valmistamisele.

Suuremahuliste projektide puhul tähendab see järgmist:

• Vähendatud paigaldusaeg 20–40%
• Madalam sõltuvus kõrgelt kvalifitseeritud tööjõust
• Täiustatud paigaldamise järjepidevus mitmel saidil

Modulaarne aiadisain kiiremaks kasutuselevõtuks

Modulaarne disain on skaleeritava päikesetara kasutuselevõtu peamine vahend. Tugevdatud fotogalvaanilistes piirdesüsteemides võimaldab modulaarsus kasutada standardseid komponente erinevates projektides, parandades varude haldamist ja vähendades hanke keerukust.

Iga moodul koosneb tavaliselt:

• Standardsed paneeli mõõtmed
• Ühtsed paigaldusliidesed
• Vahetatavad konstruktsioonikomponendid

See disainifilosoofia mitte ainult ei kiirenda paigaldamist, vaid lihtsustab ka hooldust ja tulevasi uuendusi. Edasimüüjate jaoks täiustavad moodulsüsteemid SKU standardimist, muutes hulgihanked tõhusamaks ja kulutõhusamaks.

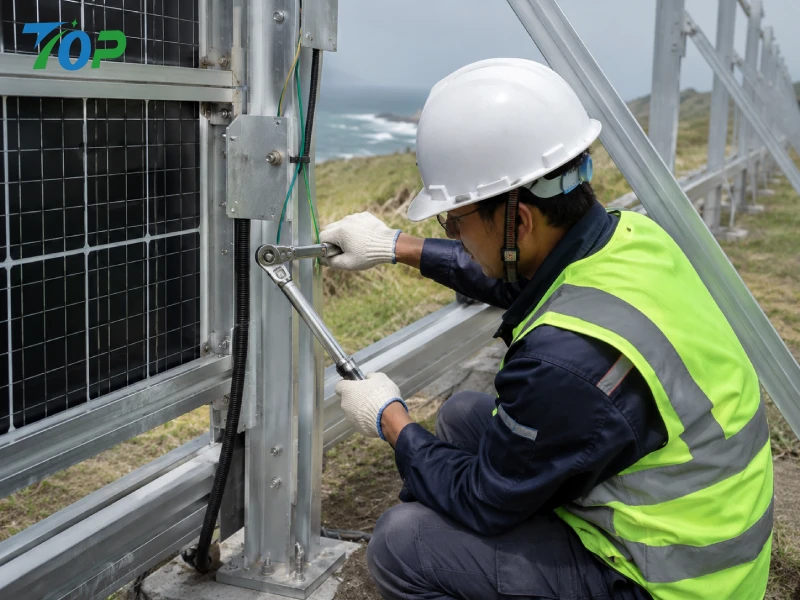

Pöördemomendiga juhitav paigaldustöövoog

Tugeva tuulega rakendustes on vale kinnitus üks levinumaid süsteemirikke põhjuseid. Pöördemomendiga juhitava paigaldustöövoo rakendamine on oluline konstruktsiooni terviklikkuse ja pikaajalise töökindluse tagamiseks.

Parimad tavad hõlmavad järgmist:

• Kalibreeritud momentvõtmete kasutamine kõigi kriitiliste ühenduste jaoks
• Pöördemomendi spetsifikatsioonide määratlemine materjali tüübi ja poldi suuruse põhjal
• Pöördemomendi väärtuste registreerimine kvaliteedi tagamise dokumentatsiooni osana

See protsessikontrolli tase on eriti oluline projektide puhul, mis nõuavad sertifitseerimist või kolmanda osapoole kontrolli, kuna see tagab jälgitavuse ja tagab vastavuse inseneristandarditele.

Levinud paigaldusvead, mida tugeva tuulega piirkondades vältida

Isegi kvaliteetsete materjalide korral võib vale paigaldamine kahjustada selle tõhusustPV aia tugevdamine. Levinud vead hõlmavad järgmist:

• Ebapiisav postituse manustamise sügavus
• Pinnase varieeruvuse ignoreerimine kogu kohas
• Ebaühtlane pöördemomendi rakendamine kinnitusdetailidele
• Vale joondamine, mis põhjustab koormuse ebaühtlast jaotumist

Nende probleemide vältimine nõuab korraliku väljaõppe, standardsete protseduuride ja kohapealse järelevalve kombinatsiooni. EPC töövõtjate jaoks võib paigaldajakoolitusse investeerimine oluliselt vähendada ümbertegemist ja garantiinõudeid.

Võrdlus: standardsed PV piirded vs tugevdatud tugeva tuulega PV piirdesüsteemid

Struktuuri tugevuse võrdlus

Standardsed PV piirdesüsteemid on tavaliselt mõeldud mõõdukateks keskkonnatingimusteks ja ei pruugi võtta arvesse äärmuslikke tuulekoormusi. Seevastu tugevdatud süsteemid on konstrueeritud suuremate ohutusvarudega, paksemate materjalidega ja optimeeritud struktuurigeomeetriaga.

Selle tulemuseks on oluliselt parem vastupidavus paindumisele, tõusule ja väsimusele tsükliliste tuulekoormuste korral.

Paigaldusaja võrdlus

Kuigi tugevdatud süsteemid võivad tunduda keerukamad, põhjustab nende modulaarne ja eelmonteeritud konstruktsioon sageli kiirema paigaldusaega võrreldes traditsiooniliste süsteemidega, mis nõuavad ulatuslikku kohapealset kohandamist.

EPC töövõtjate jaoks tähendab see lühemaid projekti ajakavasid ja väiksemaid tööjõukulusid.

Elutsükli kulu (LCOE mõju)

Finantsperspektiivist on standardsete ja tugevdatud süsteemide vahelisel valikul otsene mõju ühtlustatud energiakuludele (LCOE). Kuigi tugevdatud süsteemid nõuavad suuremat alginvesteeringut, pakuvad need:

• Madalamad hoolduskulud
• Vähendatud seisakuid
• Süsteemi pikem eluiga

Need tegurid aitavad kaasa prognoositavamale ja soodsamale ROI-le kogu projekti elutsükli jooksul.

Hooldussagedus ja rikete määr

Tugeva tuulega piirkondade standardsüsteemid nõuavad sageli sagedast ülevaatust ja remonti, mis suurendab tegevuskulusid. Tugevdatud PV piirdesüsteemid on seevastu loodud vastupidavaks, mille tulemuseks on väiksem rikete määr ja väiksem hooldussagedus.

See usaldusväärsus on eriti oluline kommunaalteenuste projektide puhul, kus seisakud võivad põhjustada märkimisväärset tulukaotust.

Professionaalsed paigaldussoovitused tugeva tuulega PV aiaprojektide jaoks

Edukas rakendaminePV aia tugevdaminesüsteemid tugeva tuulega keskkondades nõuavad inseneri täpsuse ja praktiliste paigaldusteadmiste kombinatsiooni. Tööstusharu parimate tavade põhjal peaksid EPC töövõtjad järgima järgmisi soovitusi.

• Enne projekteerimist viige läbi üksikasjalikud kohaspetsiifilised tuulekoormuse hindamised
• Valige sertifitseeritud materjalid, nagu roostevaba teras SUS304/SUS316 ja TUV-testitud komponendid
• Tagada nõuetekohane vundamendi projekteerimine, mis põhineb pinnase- ja tuuletingimustel
• Rakendage pöördemomendiga juhitud paigaldusprotsesse
• Viige läbi paigaldusjärgsed konstruktsiooniülevaatused ja kvaliteedikontrollid

Nõuanded:Keeruliste suure tuulega projektide puhul võib koostöö kogenud tootjaga oluliselt vähendada inseneririski. Kohandatud projekteerimistoe, konstruktsiooniarvutuste ja projektipõhiste optimeerimislahenduste saamiseks võtke ühendust meie tehnilise meeskonnaga.

Turustajate ja EPC ostjate hulgihangete kaalutlused

Standardimine ja varude ühilduvus

Turustajate ja suurte EPC-ettevõtete jaoks on toodete standardimine tõhusa varude haldamise jaoks hädavajalik. ModulaarnePV aia tugevdaminevahetatavate komponentidega süsteemid võimaldavad paremat laoseisu kontrolli ja vähendavad vajadust projektipõhise kohandamise järele.

Sertifitseerimisnõuded (TUV, ISO, materjali jälgitavus)

Sertifitseerimisel on oluline roll toote kvaliteedi ja vastavuse tagamisel. Ostjad peaksid eelistama tarnijaid, kes pakuvad:

• Konstruktsioonikomponentide TUV sertifikaat
• ISO-sertifikaadiga tootmisprotsessid
• Täielik materjali jälgitavuse dokumentatsioon

Need sertifikaadid ei taga mitte ainult usaldusväärsust, vaid hõlbustavad ka projektide kinnitamist ja rahastamist.

Kulude optimeerimine suuremahulistes hangetes

Hulgiostmine pakub olulisi kulueeliseid, kuid see nõuab hoolikat planeerimist. Peamised strateegiad hõlmavad järgmist:

• Tellimuste koondamine mahusoodustuste saavutamiseks
• Standardsete komponentide valimine SKU keerukuse vähendamiseks
• Logistika koordineerimine transpordikulude minimeerimiseks

Logistika ja pakendamine suurte projektide jaoks

Tõhus pakendamine ja logistika on materjalide kaitsmisel transpordi ajal ja sujuva kohapealse käsitsemise tagamiseks kriitilise tähtsusega. Kvaliteetsed tarnijad pakuvad optimeeritud pakendilahendusi, mis vähendavad kahjuriski ja parandavad mahalaadimise tõhusust.

Miks valida TOPFENCE Solar oma PV piirdeaia tootjaks?

Fotogalvaanilistele paigaldus- ja piirdesüsteemidele spetsialiseerunud tootjana pakub TOPFENCE SOLAR insenerlahendusi, mis on kohandatud tugeva tuulega keskkondadele. Täiustatud alumiiniumi ekstrusioonitehnoloogia ja täppistootmisvõimalustega pakub ettevõte suure jõudlusega süsteeme, mis on loodud vastupidavuse ja tõhususe tagamiseks.

Peamised eelised hõlmavad järgmist:

• Täielik tooteportfell erinevate projektivajaduste jaoks
• Tõestatud jõudlus rannikualade ja tugeva tuulega rajatistes
• Tugev uurimis- ja arendusvõime patenteeritud konstruktsioonilahendustega
• Usaldusväärne ülemaailmne tarneahel suuremahuliste EPC projektide jaoks

Ühendades inseneriteadmised tipptasemel tootmisega, toetab TOPFENCE Solar EPC töövõtjaid ja turustajaid usaldusväärsete ja kõrge ROI-ga päikeseenergiaprojektide pakkumisel.

KKK: tugeva tuulega PV piirdeaedade süsteemi projekteerimine ja hankimine

Q1 Millist tuulekiirust taluvad tugevdatud PV aiad?

Sõltuvalt konstruktsioonist ja materjalidest taluvad tugevdatud süsteemid korralikult projekteeritud ja paigaldatud tuulekiirusi üle 40–60 m/s.

Q2 Kas alumiinium on piisavalt tugev tugeva tuulega keskkondades?

Jah. Kvaliteetsed alumiiniumisulamid tagavad suurepärase tugevuse ja kaalu suhte ning kui need on korralikult projekteeritud, võivad need paljudes rakendustes ületada traditsioonilist terast.

Q3 Kui sügavale tuleks aiapostid paigaldada?

Tavaliselt 800–1200 mm, olenevalt pinnasetingimustest ja tuulekoormuse nõuetest.

Q4 Milliseid sertifikaate peaksin tarnijatelt nõudma?

Otsige TUV-sertifikaati, ISO tootmisstandardeid ja materjalide jälgitavuse dokumentatsiooni.

Q5 Kuidas vähendada paigaldusaega ilma ohutust kahjustamata?

Kasutage modulaarseid, eelmonteeritud süsteeme ja rakendage standardiseeritud paigaldusprotseduure koos pöördemomendi juhtimisega.

K6 Milline on tüüpiline eluiga rannikukeskkonnas?

Õigete materjalide ja tugevdusega võivad süsteemid minimaalse hooldusega kesta 20–25 aastat või kauem.

Q7 Kas tugevdatud PV aiad võivad hoolduskulusid vähendada?

Jah. Suurenenud vastupidavus ja konstruktsiooni stabiilsus vähendavad oluliselt remondi- ja ülevaatuste vajadust.

Q8 Kuidas valida SUS304 ja SUS316 materjalide vahel?

SUS304 sobib enamiku keskkondade jaoks, SUS316 aga väga söövitavate ranniku- või tööstuspiirkondade jaoks.

Järeldus: inseneri töökindlus suurendab pikaajalist investeeringutasuvust

Tugeva tuulega piirkondadesPV aia tugevdamineei ole lihtsalt disaini täiustus – see on põhinõue süsteemi ohutuse, vastupidavuse ja finantsjõudluse tagamiseks. Integreerides täiustatud materjale, optimeeritud konstruktsioonikujundust ja täpseid paigaldustavasid, saavad EPC töövõtjad märkimisväärselt vähendada riske ja parandada projekti tulemusi.

Lõppkokkuvõttes sõltub iga päikesekaitseprojekti edu terviklikust lähenemisviisist, mis tasakaalustab inseneri rangust praktilise tõhususega. Tänapäeva tugevdatud süsteemidesse investeerimine tagab stabiilse jõudluse, madalamad elutsükli kulud ja suurema tootluse järgmistel aastatel.
