Kuidas valida õige päikeseenergia katusekonks plaatide tüübi põhjal: inseneripõhine juhend päikesepaneelide paigaldajatele, EPC töövõtjatele ja hankemeeskondadele

Miks on päikeseenergia katusekonksu valik tehniline otsus?

Õige valiminepäikese katusekonksjaoks a kivikatuse päikesepatarei paigaldussüsteemSee ei ole väike riistvaraotsus – see määrab otseselt struktuuri stabiilsuse, veekindla terviklikkuse, paigaldamise tõhususe ja varade pikaajalise töökindluse. Kommerts- ja tööstuslikes katuseprojektides on halvasti sobitatudkatusekonks kivikatuse päikesepaneelide paigaldamiseksvõib põhjustada mõranenud plaatide, vee sissetungimise, tuulekoormuse mõjul tõusmise tõrkeid ja kulukaid ümbertöötlemisi, mis mõjutavad projekti ajakava ja garantii kehtivust.

Erinevalt metallkatustest või lamebetoonkatustest erinevad plaatkatused oluliselt geomeetria, paksuse, rabeduse, koormuse ülekandmise käitumise ja paigalduspiirangute poolest. Universaalne konks lähenemine on tehniliselt vigane. Õige meetod nõuab konksu geomeetria, kõrguse reguleerimise, alusplaadi kujunduse ja materjali klassi sobitamist konkreetse plaaditüübi ja selle all oleva sarikate struktuuriga.

See tehniline juhend annab struktureeritud raamistiku õige valiku tegemisekspäikese katusekonksplaatide tüübi järgi. See integreerib katusemehaanika, konstruktsioonikoormuse kaalutlused, materjali jõudluse ja praktilise paigalduse. Eesmärk on toetada insenerimeeskondi, hankejuhte ja päikesepatareisüsteemide integraatoreid andmepõhiste otsuste tegemisel, mis vähendavad riske ja parandavad projekti kasumlikkust.

1. Miks on päikesepaneelide katusekonksude valik konstruktsiooniline otsus, mitte ainult komponendi valik

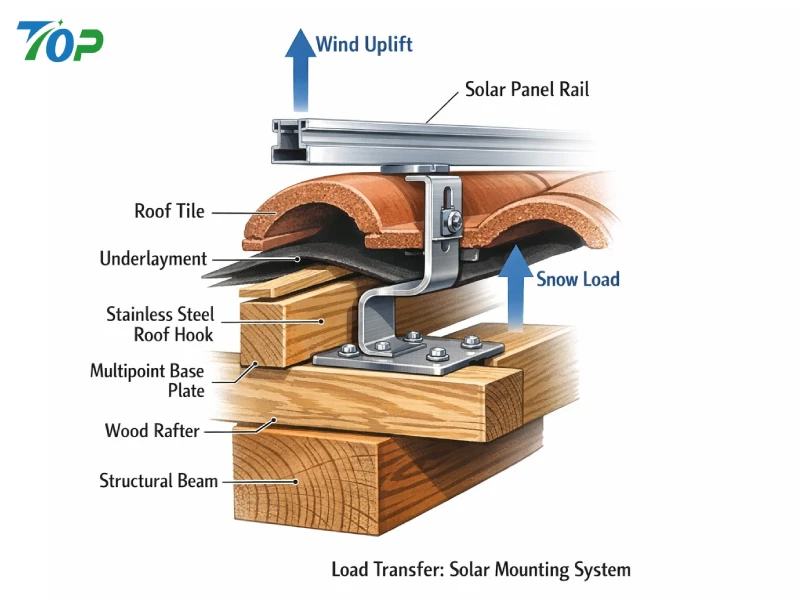

Päikesepatarei plaatidega katusel on katusekonks esmase konstruktsiooni liidesena fotogalvaanilise kinnitusrööpa ja hoone kandvate sarikate vahel. Koormustee on järgmine:

• Päikesemoodul → kinnitussiin → katusekonks → konstruktsiooni sarikas → ehituskonstruktsioon

Plaat ise onmittekonstruktsiooni kandev element. Enamik savi-, betoon- ja kiltkivist plaate on mõeldud eelkõige ilmastikukindluseks, mitte kontsentreeritud mehaaniliste koormuste jaoks. Kui apäikesepatarei paigaldus plaatkatuseleKui süsteem on paigaldatud, peab konks kandma koormuse otse sarikatesse, vältides samal ajal liigset pinget ümbritsevatele plaatidele.

Inseneri vaatenurgast peab konks vastu pidama:

• Tühikoormus (moodulid + siinid + kinnitusriistvara)
• Tuuletõste ja imemiskoormused
• Lumekoormus (vajadusel)
• Soojuspaisumise pinged
• Dünaamiline väsimus üle 25 aasta

Rahvusvahelised konstruktsioonistandardid, nagu ASCE 7 (American Society of Civil Engineers, 2022), rõhutavad, et katusel asuvaid päikeseenergiasüsteeme tuleb tuulekoormuse suhtes hinnata, võttes arvesse hoone kõrgust, kokkupuutekategooriat ja kohalikku tuule kiirust. Seetõttu tuleb katusekonksud valida piisava kandevõime ja testitud toimivusandmetega.

Nende struktuuriliste asjaolude eiramine suurendab riski:

• Plaatide pragunemine punktkoormuse kontsentratsiooni tõttu
• Konksu deformatsioon ülestõste all
• Kinnituse väljatõmmatav alamõõdulistest sarikatest
• Vee sissetung vale plaatide kliirensi tõttu

Seetõttu valides aroostevabast terasest katusekonksSee ei tähenda ainult korrosioonikindlust – see on konstruktsiooni sobivuse tagamine katusesüsteemiga.

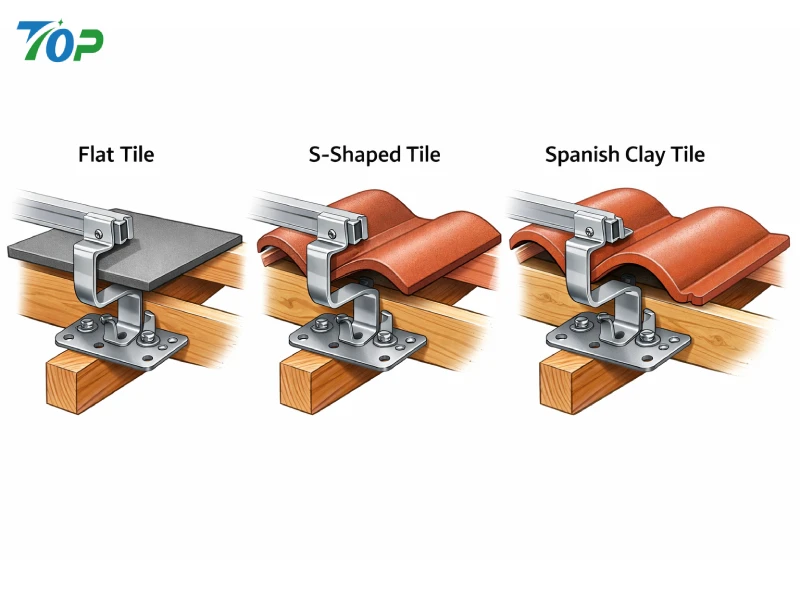

2. Päikeseprojektides kasutatavate levinumate kivikatuste tüüpide mõistmine

Erinevad plaatide geomeetriad nõuavad põhimõtteliselt erinevatpäikese katusekonkskonfiguratsioonid. Allpool on toodud elamu-, äri- ja kergetööstuslike päikeseenergiaprojektide tavaliste kivikatuste tüüpide tehniline jaotus.

2.1 Lame betoonplaatkatus

Lamedaid betoonplaate kasutatakse laialdaselt Euroopas, Austraalias ja Aasia osades. Nende paksus on tavaliselt 10–15 mm ja neil on kattuvad lukustusprofiilid.

Struktuuri omadused:

• Suhteliselt kõrge survetugevus
• Mõõdukas rabedus
• Ühtlane tasapinnaline profiil
• Fikseeritud vertikaalne plaatide vahe

sissepäikesepatarei paigaldus lamekivikatuse jaoksrakenduste puhul on peamiseks disaini väljakutseks piisava vaba ruumi tagamine konksuvarre ja plaadi alakülje vahel. Kui konksu kõrgus on ebapiisav, toetub plaat otse konksule, tekitades kontsentreeritud pingepunkte.

Soovitatavad kaalutlused:

• Reguleeritava kõrgusega katusekonks
• Lai alusplaat sarikate kinnitamiseks
• Minimaalne plaatide vahekaugus 3–5 mm

2.2 Hispaania / Rooma kaarjas plaatkatus

Hispaania või Rooma plaatidel on lainetaoline profiil, millel on vaheldumisi kumerad ja nõgusad kõverad. Need plaadid on levinud Vahemere kliimas ja kõrgekvaliteedilistes elamutes.

Tehnilised väljakutsed:

• Mittetasapinnaline kontakt
• Muudetav plaatide kõrgus
• Piiratud paigaldusruum kõverate vahel
• Tõstmise ajal suurem purunemisoht

Sestpäikesepatarei paigaldus Hispaania plaatkatusele, tavaline lame konks on sageli sobimatu. Konksul peab olema:

• Laiendatud vertikaalse reguleerimise ulatus
• Kitsas õlavars, mis sobib kumera plaadi alla
• Optimeeritud külgnihe sarikaga joondamiseks

Kumeruse geomeetria mitteühildumine põhjustab sageli vale istekoha ja veeteede kokkupuute.

2.3 Kiltkivist katus

Kiltkivi on looduslikust kivist katusekattematerjal, mis on tuntud vastupidavuse ja esteetika poolest, kuid on punktkoormuse all äärmiselt rabe.

Peamised kaalutlused:

• Madal tolerants puurimispingele
• Õhuke plaadi paksus
• Kõrge asenduskulu

sissesolaarkinnitus kiltkivist katuselesageli on vaja paigaldusi, üliõhukesi konkse või spetsiaalseid välgusüsteeme. Kiltkiviplaatide ebaõige tõstmine võib põhjustada nähtamatuid mikromurdeid, mis levivad hiljem termilise tsükli toimel.

Kuna kiltkivi paindetugevus on minimaalne, peab alusplaadi joondamine olema täpne, et vältida pöördemomendi ülekandumist plaadi pinnale.

2.4 Savikivikatus

Saviplaadid on kerged, kuid väga rabedad. Neil on hea ilmastikukindlus, kuid piiratud struktuurne vastupidavus kontsentreeritud koormusele.

Levinud riskidkivikatuse päikeseenergia paigaldussüsteemidsaviplaatide kasutamine hõlmab järgmist:

• Ülepingutusest tingitud pragunemine
• Vee sissepääs, kui plaadid pole korralikult uuesti paigaldatud
• Ebaühtlane plaatide vahe, mis mõjutab konksu paigutust

Reguleeritavkatusekonks kivikatuse jaokstugevdatud alumine hoob ja täpne plaatide vahe on hädavajalik.

2.5 Asfaltsindelkatus (võrdlusviide)

Kuigi see ei ole plaatide süsteem, võrreldakse asfaltsindleid sageli plaatkatustega. Sindlirakendustes kasutatakse traditsiooniliste plaadikonksude asemel tavaliselt välguga L-jalgu.

See eristus on kriitiline. Katus kasutada kivikatusekonkse sindlisüsteemides – või vastupidi – seab ohtu veekindluse terviklikkuse ja rikub standardseid paigaldustavasid (International Code Council, 2021).

3. Õige päikeseenergia katusekonksu valimise tehnilised põhikriteeriumid

Valides apäikesekatusekonksude tootjavõi konksumudelite hindamisel peaksid hanke- ja insenerimeeskonnad hindama järgmist viit tehnilist mõõdet.

3.1 Konksu kõrgus ja reguleeritav ulatus

Plaatide paksus ja ülekatte kõrgus on tootjate ja piirkondade lõikes erinev. Reguleerimata konks ohustab ebapiisavat kliirensit või liigset vahet, mis kahjustab koormuse ülekandmist.

Parim tava:

• Vertikaalne reguleeritavus ≥ 30–50 mm
• Kliirensi vahe, et vältida plaatide otsest kokkusurumist
• Ühilduvus common rail süsteemidega

Reguleeritavus parandab põllu paindlikkust ja vähendab vajadust mitme SKU varude järele.

3.2 Alusplaadi konstruktsioon ja koormuse jaotus

Alusplaat kinnitab konksu sarika külge. Kitsas või õhuke alus suurendab kinnitusdetailide pingekontsentratsiooni ja vähendab väljatõmbetakistust.

Struktuurikinnituste uuringu kohaselt (American Wood Council, 2018) sõltub väljatõmbevõime kinnitussügavusest ja puidu tihedusest. Seetõttu:

• Alusplaadi paksus ≥ 4–5 mm roostevaba teras
• Vähemalt kaks konstruktsioonikinnitust
• Serva kauguse järgimine

3.3 Materjali klass ja korrosioonikindlus

Enamik premiumroostevabast terasest katusekonksudkasutage SUS304 või SUS316.

• SUS304: sobib sisemaale
• SUS316: Soovitatav rannikuäärsetele või kõrge soolsusega piirkondadele

Korrosioon vähendab aja jooksul ristlõike tugevust. 25-aastase tööeaga süsteemide puhul peab materjali valik vastama keskkonnaga kokkupuute kategooriale (ISO 9223).

3.4 Veekindel integratsioon

Plaatide tõstmine tekitab aluskatte ajutise paljastuse. Vale uuesti paigaldamine või vilkumise puudumine suurendab lekkeohtu.

Parim tava:

• EPDM tihenduspadjad
• Vajadusel ühilduv vilkumine
• Plaatide lõikamine liigse jõu asemel

3.5 Ühilduvus sarikate paigutusega

Konksude paigutust piirab sarikate vahe, tavaliselt 400–600 mm. Kui konksu geomeetria ei võimalda külgsuunalist nihet, muutub paigaldamine ebaefektiivseks ja konstruktsiooniliselt kahjustatud.

Täpsemaltpäikese katusekonkskonstruktsioonidel on külgsuunas reguleeritavus, et joondada konstruktsioonielementidega ilma plaate pingutamata.

4. Riskianalüüs: katusekonksu ebaõige valiku tagajärjed

Ebaõigekivikatuse päikesepatarei paigalduskomponentide valik suureneb:

• Paigaldusaeg 15–30%
• Materjalijäätmed purunenud plaatide tõttu
• Garantiivastutus lekkenõuete korral
• Struktuurne vastutus tuuletõste sündmuste korral

Tuulest põhjustatud tõrkeid on dokumenteeritud katusel asuvates päikesesüsteemides, kus kasutati ebapiisavaid kinnitusviise (Kopp et al., 2012). Kuigi moodulid saavad sageli esmase tähelepanu, määrab kinnitusriistvara sageli süsteemi vastupidavuse.

Hankemeeskondade puhul peab installitud kogumaksumus sisaldama riskide maandamise, mitte ainult riistvaraühiku hinda.

5. Strateegilised kaalutlused äriprojektide hankimisel

Mitme kohaga äriprojektide puhul standardiseerimine apäikesepatarei paigaldus plaatkatuselelahendus parandab:

• Varude kontroll
• Paigalduskoolituse efektiivsus
• Kvaliteedi tagamise järjepidevus
• Pikaajalise hoolduse prognoositavus

Kuid standardimine ei tohi alistada tehnilist ühilduvust. Õige lähenemisviis on valida tootja, kes suudab:

• Struktuurikatsetuste aruannete esitamine
• Reguleeritavate konksude kujundus
• Toetab kohandamist ainulaadsete plaatide geomeetria jaoks
• Suurte tellimuste jaoks partii järjepidevuse pakkumine

Suuremahuliste hangete keskkondades õige valiminepäikesekatusekonksude tootjamuutub pigem strateegiliseks partnerlusotsuseks kui tehinguliseks ostuks.

6. Päikeseenergia katusekonksu valiku maatriks plaatide tüübi järgi

Insenerimeeskondadele, kes haldavad mitutkivikatuse päikesepatarei paigalduspiirkondadevahelisi projekte, parandab struktureeritud võrdlustööriist oluliselt otsuste tegemise tõhusust. Selle asemel, et valida apäikese katusekonksainuüksi välimuse või hinna põhjal tuleb valikul arvestada geomeetria ühilduvust, koormuse ülekande käitumist, keskkonnamõju ja paigaldustaluvust.

Allolev maatriks annab praktilise võrdlusraamistiku konksutüüpide sobitamiseks katusekivide kategooriatega. Lõplik tehniline valideerimine peaks alati arvestama kohaspetsiifilisi konstruktsiooniarvutusi vastavalt kohalikele ehitusnormidele.

Plaatide tüüp	Soovitatav konksu konfiguratsioon	Reguleeritavuse nõue	Materjali klass	Paigaldamise riskitase	Tehnilised märkused
Lame betoonplaat	Standardne reguleeritav lame konks	30–50 mm vertikaalne reguleerimine	SUS304 (sisemaal) / SUS316 (rannikul)	Keskmine	Survepinge vältimiseks veenduge, et plaatide vahe oleks ≥3 mm
Hispaania / Rooma kõverdatud plaat	Kitsa käega pikendatud reguleeritav konks	50 mm+ vertikaalne ulatus	SUS304 / SUS316	Kõrge	Nõuab kumerusega ühilduvat õlavart ja külgnihet
Kiltkivi plaat	Üliõhuke konks või vilkuv-integreeritud süsteem	Minimaalne kõrgus, täpne joondus	Eelistatud SUS316	Väga kõrge	Vältige kiltkivi punktkoormust; kaaluge vilkuvat integreerimist
Saviplaat	Tugevdatud alaosa reguleeritav konks	30-40 mm	SUS304 / SUS316	Kõrge	Vältida ülepingutamist; säilitage plaatide ühtlane istuvus

See valikumaatriks näitab, et universaalset pole olemaskatusekonks kivikatuse jaoksrakendusi. Iga konfiguratsioon peab vastama plaatide geomeetriale ja struktuuri käitumisele.

7. Üksikasjalikud tehnilised kaalutlused plaatide kategooriate kaupa

7.1 Lame betoonkivikatus: konstruktsiooni stabiilsus kontrollitud kliirensiga

Lameplaatide süsteemid on suhteliselt paigaldajasõbralikud võrreldes kõver- või kiltkivikatustega. Vale konksu kõrguse valik võib siiski põhjustada plaatide kokkusurumist või tõusu ebastabiilsust.

Peamised inseneritöö fookusvaldkonnad:

• Konksu varre paksus on piisav, et taluda paindumist tuule ülestõusmisel
• Alusplaadi laius ühildub standardse sarikate vahega (400–600 mm)
• Konksu kohta vähemalt kaks konstruktsioonivahekruvi
• Vastavus ASCE 7 tuulekoormuse arvutamise nõuetele

Tugeva tuulega piirkondades võivad tõstejõud ületada 2,0 kPa olenevalt katuseala klassifikatsioonist (ASCE, 2022). Seetõttu on a valimisel oluline kontrollida kinnitusdetailide lubatud väljatõmbetakistustpäikesepatarei paigaldus lamekivikatuse jaoks.

7.2 Hispaania / Rooma plaatkatus: kõveruse ja koormuse ülekandmine

Kumerate plaatide süsteemid toovad sisse asümmeetrilised koormusteed. Konks peab silduma nõgusate ja kumerate plaadipindade vahel, tekitamata pingekontsentratsiooni.

Kriitilised disainiparameetrid:

• Õlavarre kõveruse tolerants
• Külgsuunas reguleeritavus sarikate joondamiseks
• Laiendatud vertikaalne kõrgus, et puhastada tippude plaadiharjad
• Konstruktsiooni katsetamine ekstsentrilise koormuse tingimustes

Kuna kumeratel plaatidel on paigaldamise ajal sageli suurem purunemismäär, valides reguleeritavapäikese katusekonksvähendab ümbertöötlemiskulusid ja lühendab paigaldustsükleid.

7.3 Kiltkivist katus: täppistehnika ja riskide maandamine

Kiltkivist katusepaigaldised nõuavad kõrgeimat inseneridistsipliini. Erinevalt savist või betoonist ei talu kiltkivi lööki ega kontsentreeritud pöördemomenti.

Sestsolaarkinnitus kiltkivist katuselesüsteemid, kaaluge:

• Madala profiiliga konksu geomeetria
• Veekindla membraanikaitsega eelpuurimisstrateegia
• Võimaluse korral integreerimine metallist välguga
• Korrosioonikindla SUS316 kasutamine, et tagada pikaajaline vastupidavus

Paigaldusvead kiltkivikatustes põhjustavad sageli varjatud tõrkeid – mikropragusid, mis levivad külmumis-sulamistsüklite tõttu (International Code Council, 2021).

7.4 Savikivikatus: rabeduse ja pöördemomendi juhtimine

Saviplaatidel on madal tõmbetugevus ja piiratud paindetaluvus. Kinnituste üle pingutamine on üks levinumaid purunemise põhjuseid.

Parimad tavad:

• Pöördemomendiga juhitavad kinnitustööriistad
• Ühtne plaatide lõikamine konksu eemaldamiseks
• Pinge jaotav alusplaadi disain
• Visuaalne kontroll pärast plaatide uuesti paigaldamist

Tugevdatud valimineroostevabast terasest katusekonksparandab savikatusesüsteemide konstruktsiooni töökindlust.

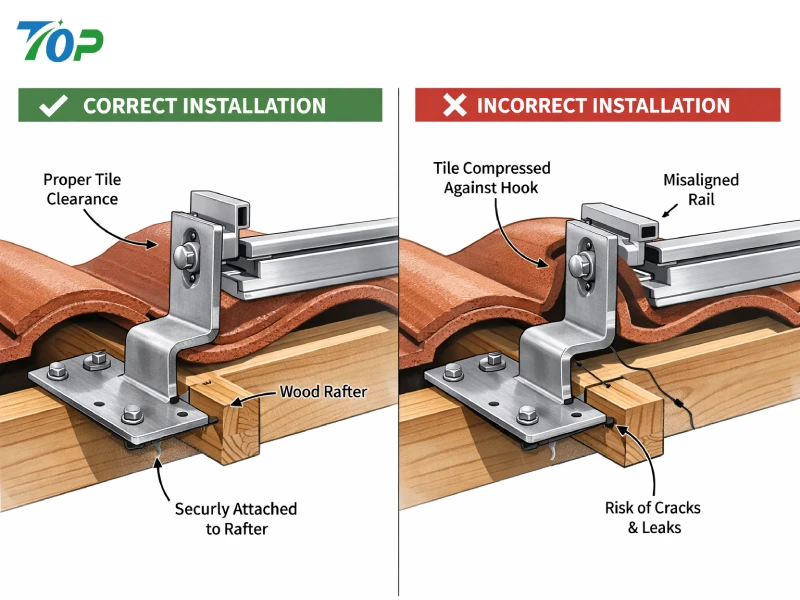

8. Levinud paigaldusvead, mis suurendavad projekti riski

Kogu kommertskivikatuse päikesepatarei paigaldusprojektides põhjustavad järgmised korduvad vead kulude ületamist ja pikaajalist vastutust:

8.1 Universaalse konksu kasutamine kõigi plaatide tüüpide jaoks

Ühe konksu mudeli abil standardimise katse põhjustab sageli valesid joondusi ja plaatide kahjustusi. Vaja on geomeetriaspetsiifilisi lahendusi.

8.2 Tuulekoormuse tsooni varieerumise ignoreerimine

Katuse nurgad ja servad kogevad suuremat tõstejõudu. Konksude vahe peab kajastama tsoonide klassifikatsiooni struktuurikoodide alusel.

8.3 Ebapiisav plaatide vahe

Otsene plaadi ja konksu kontakt kannab koormuse rabedatesse katusematerjalidesse, suurendades murdumisriski.

8.4 Kinnitusdetailide ebapiisav sügavus

Kinnitusdetailide väljatõmbevõime sõltub kinnitussügavusest ja puidu tihedusest (American Wood Council, 2018). Nende parameetrite alahindamine vähendab süsteemi ohutusvarusid.

8.5 Soojuspaisumise arvestamata jätmine

Roostevabast terasest ja alumiiniumist kinnitussiinid laienevad erineva kiirusega. Vale konstruktsioon võib tekitada konksühendustele pikaajalist pinget.

9. Paigalduse tõhusus ja tööjõukulude optimeerimine

Õige valiminepäikesekatusekonksude tootjavõib oluliselt mõjutada paigaldamise tõhusust.

Funktsioonid, mis parandavad põllu tootlikkust:

• Eelmonteeritud reguleeritavad komponendid
• Selge konstruktsioonikoormuse dokumentatsioon
• Partii järjepidevus suurte hanketellimuste jaoks
• Ühilduv rööbastee liidese disain

Ehituse tootlikkuse uuringud näitavad, et paigalduse lihtsustamine vähendab korduvates süsteemides tööaega 10–25% (Gould & Joyce, 2014). Suurte katusel asuvate päikeseenergia portfellide puhul mõjutab selline kokkuhoid oluliselt projekti marginaale.

10. Tehnilise koormuse kontrollimine ja dokumenteerimine

Kaubanduslike päikeseenergia arendajate ja EPC töövõtjate jaoks on dokumentatsioon hädavajalik. Usaldusväärnepäikese katusekonkstarnija peaks esitama:

• Mehaanilise koormuse testimise aruanded
• Materjali sertifikaadid (SUS304 / SUS316)
• Lõplike elementide analüüsi andmed (kui need on saadaval)
• Korrosioonikindluse klassifikatsioon
• Kvaliteedikontrolli jälgitavuse kirjed

Tuulekoormuse testimise uuringud (Kopp et al., 2012) näitavad, et kinnituste terviklikkus on sageli katusesüsteemi jõudlust piirav tegur. Seetõttu tuleb konksu valikut kinnitada pigem mehaaniliste tõendite kui eeldustega.

11. Kulude-tulude analüüs: ühikuhinnast suurem

Hankeotsuste tegemisel tuleks arvestada pigem elutsükli väärtust kui esialgset ühikumaksumust. Madalama hinnagakatusekonks kivikatuse jaoksmillel puudub reguleeritavus või struktuurne sertifikaat, võib tulemuseks olla:

• Suuremad plaatide vahetuskulud
• Pikendatud paigaldusaeg
• Kindlustusvaidlused pärast ilmastikuolusid
• Vähendatud pikaajaline töökindlus

Kogukulu lähenemisviis sisaldab:

• Materjali maksumus
• Tööjõukulu
• Riski maandamise kulud
• Garantii kokkupuude
• Hoolduse prognoositavus

Tervikliku hindamise korral on see reguleeritavpäikese katusekonkssüsteemid toovad suurte kommertsportfellide puhul sageli paremat investeeringutasuvust.

12. Kuidas valida õige päikesepaneelide katusekonksu tootja suuremahuliste projektide jaoks

Kommerts- ja portfellipõhises katuse päikeseenergia arenduses valides apäikesekatusekonksude tootjaon strateegiline inseneri- ja riskijuhtimisotsus. Tootja projekteerimisvõime, tootmiskontroll ja dokumentatsiooni läbipaistvus mõjutavad otseselt paigalduse tõhusust, konstruktsiooni töökindlust ja varade pikaajalist jõudlust.

Lisaks hinna ja tarneaja hindamisele peaksid hanke- ja insenerimeeskonnad hankimisel hindama järgmisi mõõtmeidpäikese katusekonkssüsteemid kivikatuse päikeseenergia paigaldusprojektidele.

12.1 Tehniline võimekus ja struktuuride valideerimine

Kvalifitseeritud tootja peaks esitama mehaanilise kinnituse andmed, mis näitavad kandevõimet simuleeritud tuuletõusu ja allapoole suunatud rõhu tingimustes.

Peamised taotletavad dokumendid:

• Staatilise koormuse testimise aruanded
• Materjali tõmbetugevuse sertifikaat
• Lõplike elementide analüüsi (FEA) dokumentatsioon
• Kinnitusdetailide ühilduvuse kontrollimine
• Korrosioonikindluse klassifikatsioon ISO 9223 järgi

Kinnitussüsteemid on sageli katusel asuvate päikesepatareide kõige nõrgem lüli. Tuuletehnika uuringud kinnitavad, et katusele paigaldatavaid süsteeme tuleb hinnata pigem integreeritud konstruktsioonisõlmedena kui isoleeritud komponentidena (Kopp et al., 2012). Tarnija, kes ei suuda esitada dokumenteeritud katsetõendeid, toob kaasa välditava projektiriski.

12.2 Materjali kvaliteet ja jälgitavus

Enamik suure jõudlusegaroostevabast terasest katusekonksudon valmistatud roostevabast terasest SUS304 või SUS316. Siiski ei piisa ainult materjali kvaliteedist; jälgitavus ja järjepidevus on võrdselt olulised.

Portfellimahuliste hangete puhul peaksid kvaliteedikontrollisüsteemid sisaldama:

• Partii tasemel materjali sertifikaat
• Mõõtmete tolerantsi kontroll
• Pinnaviimistluse järjepidevuse kontroll
• Keevisõmbluse terviklikkuse kontroll (vajadusel)

Korrosioon vähendab aja jooksul efektiivset ristlõikepindala ja konstruktsiooni tugevust. Ranniku- või kõrge õhuniiskusega piirkondades soovitatakse SUS316 tavaliselt 25-aastase disaini vastupidavuse säilitamiseks.

12.3 Reguleeritavus ja SKU optimeerimine

Tootjad, kes pakuvad modulaarset reguleeritavat konksu, vähendavad varude keerukust. Selle asemel, et varuda mitu fikseeritud kõrgusega mudelit, reguleeritavkatusekonks kivikatuse jaokssüsteemid võivad katta lamedaid, saviseid ja mõõduka kumerusega plaate.

See paindlikkus parandab:

• Lao efektiivsus
• Paigalduse kohandatavus
• Vähendatud väljade muudatusi
• Kiiremad hanketsüklid

Elutsükli kulude vaatenurgast pakuvad kohandatavad konksusüsteemid sageli kõrgemat pikaajalist väärtust võrreldes madalate kuludega fikseeritud geomeetriaga alternatiividega.

12.4 Tootmisvõimsus ja tarnestabiilsus

Suured kaubanduslikud päikeseenergia portfellid nõuavad ühtseid tarnegraafikuid. Paigaldusriistvara tarnehäired võivad paigaldusmeeskondi edasi lükata ja mõjutada kasutuselevõtu ajakava.

Usaldusväärnepäikesepatarei paigaldus plaatkatuseletarnija peaks näitama:

• Skaleeritavad tootmisliinid
• Juhtimisaja läbipaistvus
• Ekspordi logistikavõime
• Järjepidev mõõtmete korratavus

Järjepidevus on eriti oluline, kuna konksu kõrguse või alusplaadi joonduse mõõtmete kõikumine võib pikkade katusevahede puhul põhjustada rööpa nihkeid.

13. Kommertspaigaldiste insenerikoostöö mudel

Äripindade ja mitut hoonet hõlmavate katuseportfellide puhul koostöö paigaldaja ja ettevõtte vahelpäikesekatusekonksude tootjapeaks toimuma enne materjaliarvestuse vormistamist.

Optimeeritud töövoog sisaldab tavaliselt järgmist:

1. Katusekonstruktsiooni dokumentatsiooni ülevaatus
2. Plaatide tüübi tuvastamine ja paksuse mõõtmine
3. Tuule- ja lumekoormuse arvutamine kohaliku koodi järgi
4. Konksude vahe paigutuse planeerimine
5. Struktuursete kinnitusdetailide spetsifikatsioon
6. Prototüübi valideerimine (vajadusel)

Nende sammude integreerimine eelehituse ajal vähendab muudatuste tellimusi ja väljade kohandusi. Vastavalt ASCE 7-le (2022) peavad katusesüsteemid arvestama tsoonispetsiifilist tuuletõusu rõhku. Kinnitamisetapi tehniline sisend tagab vastavuse ja parandab konstruktsiooni vastupidavust.

14. Pikaajalised kaalutlused plaatkatusele päikesepaneelide paigaldamisel

Hinnatespäikese katusekonkssüsteemid, pikaajaline töökindlus on sama oluline kui esialgne paigaldusjõudlus.

14.1 Soojuspaisumine ja väsimus

Päikesepaneelide kinnitussiinid on tavaliselt alumiiniumist, konksud aga roostevabast terasest. Materjalide vaheline diferentsiaalpaisumine tekitab ühenduspunktides tsüklilise pinge. 25-aastase kasutusea jooksul muutub väsimuskindlus oluliseks.

14.2 Korrosioonikeskkonna klassifikatsioon

ISO 9223 liigitab atmosfääri korrosioonitasemed. Rannikukeskkonnas (C4–C5 kategooriad) on vaja kõrgemaid korrosioonikindlaid materjale. Sellistel juhtudel on punktkorrosiooni vältimiseks soovitatav kasutada SUS316.

14.3 Hooldus Juurdepääsetavus

Konksud peaksid võimaldama kontrolli juurdepääsu ilma mooduli täieliku eemaldamiseta. Tõhus hoolduskonstruktsioon parandab pikaajalist tööstabiilsust.

15. Korduma kippuvad küsimused päikeseenergia katusekonksude kohta

15.1 Kas üks päikesepatarei katusekonks sobib kõikidele plaatide tüüpidele?

Ei Plaatide geomeetria varieerub oluliselt. Reguleeritavad kujundused võivad katta mitut plaatide kategooriat, kuid kiltkivi ja väga kumerad Hispaania plaadid nõuavad sageli spetsiaalseid konfiguratsioone.

15.2 Kuidas mõõta plaadi kõrgust enne konksu valimist?

Mõõtke plaatide kogupaksus ja ülekatte kõrgus. Veenduge, et valitud konksu kõrgus tagab piisava vaba ruumi ilma plaadi pinda kokku surumata.

15.3 Milline materjal sobib kõige paremini rannikualade kivikatuse päikesepaneelide paigaldamiseks?

Roostevaba teras SUS316 on parem korrosioonikindluse tõttu soovitatav kõrge soolsusega või merekeskkonnas.

15.4 Mitu katusekonksu on vaja kilovati kohta?

Konksu kogus sõltub tuuletsooni klassifikatsioonist, mooduli suurusest ja rööpa pikkusest. Konstruktsiooniarvutused peavad järgima ASCE 7 koormuskriteeriume.

15.5 Kas päikesekatusekonksud vajavad välgutamist?

Mõne plaatkatuse süsteemide puhul on pikaajalise lekke vältimise tõhustamiseks soovitatav kasutada kattekihti või veekindlat membraani.

15.6 Mis põhjustab plaatide pragunemist paigaldamise ajal?

Tavalisteks põhjusteks on ebapiisav kliirens, ülepingutamine, ebaõige tõstetehnika ja ebaühtlane koormuse jaotus.

15.7 Kuidas saab paigaldusaega lühendada?

Reguleeritavate eelmonteeritud konksude ja standardiseeritud siini liideste kasutamine parandab oluliselt paigaldamise efektiivsust.

16. Strateegiline järeldus: inseneri täppisajamid suurendavad projekti kasumlikkust

Õige valiminepäikese katusekonksjaoks akivikatuse päikesepatarei paigaldussüsteemon mitmemõõtmeline inseneri otsus. Plaatide geomeetriat, koormuse ülekande käitumist, korrosioonikeskkonda ja paigaldamise töövoogu tuleb hinnata koos.

Ärilise ulatusega projektide puhul määrab kinnitussüsteem:

• Struktuurne vastavus
• Paigaldamise tootlikkus
• Garantii kokkupuude
• Elutsükli hoolduskulud
• Portfelli tasemel töökindlus

Hea disainiga reguleeritavkatusekonks kivikatuse jaoksrakendused vähendab välja ebakindlust, parandab koormuse jaotust ja suurendab veekindlat terviklikkust. Kui neid toetab dokumenteeritud struktuurne valideerimine ja tootmise järjepidevus, tagavad sellised süsteemid pikaajalise stabiilsuse ja mõõdetavad kulueelised.

Tehniline täpsus manuste tasemel tähendab otseselt projekti paremaid marginaale ja väiksemat tegevusriski. Paigaldajatele, EPC töövõtjatele ja hankemeeskondadele, kes haldavad kivikatuste päikeseenergia portfelle, valides õigepäikesekatusekonksude tootjaSee ei ole lihtsalt hankimisotsus – see on struktuurne strateegia.

Viited

• Ameerika Ehitusinseneride Ühing. (2022).Hoonete ja muude ehitiste minimaalsed arvutuslikud koormused ja nendega seotud kriteeriumid (ASCE/SEI 7-22). ASCE.
• Ameerika puidunõukogu. (2018).Puitehituse riiklik projekteerimisspetsifikatsioon (NDS). Ameerika puidunõukogu.
• Rahvusvaheline Standardiorganisatsioon. (2012).ISO 9223: Metallide ja sulamite korrosioon. Atmosfääride korrosioon. Klassifikatsioon. ISO.
• Rahvusvaheline koodeksi nõukogu. (2021).Rahvusvaheline elukohakood (IRC). ICC.
• Kopp, G. A., Farquhar, S. ja Morrison, M. (2012). Tuulekoormused katusel asuvatele päikesepaneelidele.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
